,反激式变换器的Clamp电路

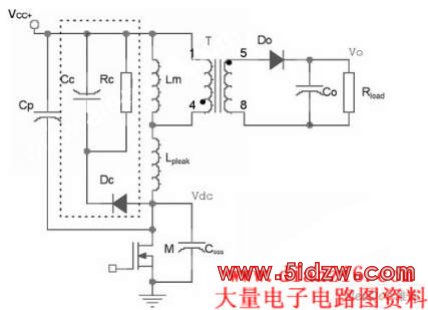

以图为例分析电路的工作过程,并且使用工作于反激式变换器的变压器模型。反激式变压器主要由理想变压器、激磁电感与漏感组成。
图反激式变换器的Clamp电路
会发生高频谐振而使开关管DS两端电压升高,但是由于漏感产生的VSPIKE的能量能够及时转移到CC中,而使CC的端电压从次级反射电压VOR上升到最大值(VOR+VSPIKE);当开关管导通时,CC通过电阻RC放电,这样在下个周期开关管关断前,能够使得CC的端电压从(VOR+VSPIKE)恢复到VOR。这样,只要能够合理设置时间常数,就能保证在一个周期内将漏感转移到CC中的能量释放完毕。
