电流馈电推挽式逆变电路图

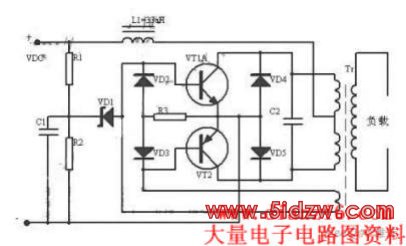

　　电流馈电推挽式逆变电路如图1所示,图中直流电压经电感L1送到变压器Tr的中心抽头，L1与跨接于Tr初级绕组两端的电容C2组成手续谐振电路，R1、R2、C1组成启动电路，其原理同图2,由于Np与Nb的正反馈作用，驱动VT1、VT2轮流交替导通。

　　在这个电路中，开关晶体管集电极所承受的最高电压约为直流电压VDC的π倍。对于市电电压为110V/120V/127V的美国、日本及我国台湾地区，采用这种电路还是合适的。本电路中晶体管输出为正弦电压，开关损耗较小，变压器次级NS两端输出亦为正弦电压。即使负载开路式短路，负载变化很大，逆变器仍可以连续工作，如图1,2中即使一个灯管失效，电路仍能正常工作。

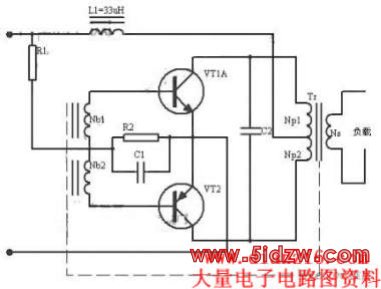

　　Motorola公司1996年生产的一带二灯的电子镇流器就采用这种电路模式，原配灯管为两只32W冷阴极的T8管，所以不需辅助绕组对灯丝加热，其具体电路如图2所示。

　　图中C1、R1及VD1组成启动电路，高频逆变电路由VT1、VT2、变压器Tr、C2等组成，由变压器提供正反馈，使VT1、VT2轮流交替导通与截止。这个电路比较简单，所用组件不多，上述2×32V電路中Tr可用EE35磁心，L1可用EE19磁心，体积与重量均不算大，材料成本也不高。具体电路如图2所示。
