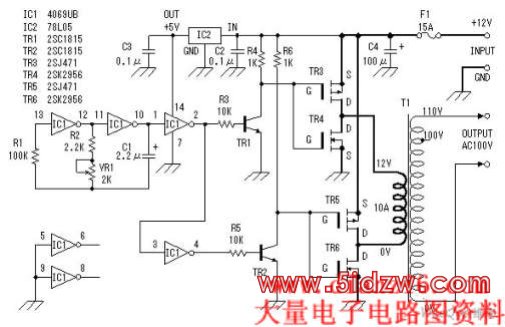

直流12V转交流100V逆变器电源电路图,http://www.5idzw.com
该逆变器使用功率场效应晶体管作为逆变器装置。用汽车电池供电。因此，在输入电压为12伏直流电。输出电压是100V的交流电。但是，输入和输出电压不仅限于此。您可以使用任何电压。他们依赖于变压器使用。波形输出为方波。根据经验，这个电路约100W功率 。电路必须按装保险丝，因为过多的输入电流流动时，振荡器停止。
，直流12V转交流100V逆变器电源电路图
该逆变器使用功率场效应晶体管作为逆变器装置。用汽车电池供电。因此，在输入电压为12伏直流电。输出电压是100V的交流电。但是，输入和输出电压不仅限于此。您可以使用任何电压。他们依赖于变压器使用。波形输出为方波。根据经验，这个电路约100W功率 。电路必须按装保险丝，因为过多的输入电流流动时，振荡器停止。
，直流12V转交流100V逆变器电源电路图
