当L5991充当“从控制器”时，电路将工作在边沿触发模式下，如图所示。如果需要几只L5991并联使用，无须人为对芯片的“主从”状态进行设置，这是因为在这几只L5991中，速度最快的一只将自动充当“主控制器”。
在振荡器输出波形上升过程中，SYNC引脚的电位将被芯片中内置的600 μA拉电流发生器下拉到低电平。而在振荡器输出波形的下降过程中，SYNC引脚将断开拉电流发生器的连接。由于L5991的工作频率在轻载时将自动下降，因此“主从”工作状态只限于正常工作过程中，而不是待机过程中。

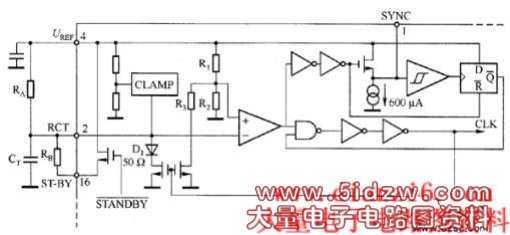

图 内部振荡器和同步电路原理图
，L5991芯片的
当L5991充当“从控制器”时，电路将工作在边沿触发模式下，如图所示。如果需要几只L5991并联使用，无须人为对芯片的“主从”状态进行设置，这是因为在这几只L5991中，速度最快的一只将自动充当“主控制器”。
在振荡器输出波形上升过程中，SYNC引脚的电位将被芯片中内置的600 μA拉电流发生器下拉到低电平。而在振荡器输出波形的下降过程中，SYNC引脚将断开拉电流发生器的连接。由于L5991的工作频率在轻载时将自动下降，因此“主从”工作状态只限于正常工作过程中，而不是待机过程中。
图 内部振荡器和同步电路原理图
，L5991芯片的
