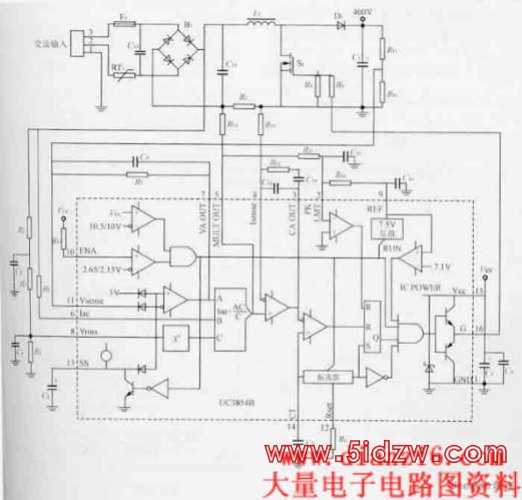

本案选择UC3854B作为控制芯片,建立了固定频率平均电流型有源功率因数校正电路,如图所示。在图中,整流桥B1、储能电感L1、功率开关器件S1、升压二极管D1、输出滤波电容C1和电流取样电阻R1组成了PFC主电路。
跟UC3854一样,UC3854B提供了有源功率因数校正的全部功能,这些功能包括电压放大器、模拟乘法/除法器、电流放大器和固定频率PWM,另外,还含有功率MOSFET栅极驱动器、7.5V基准电压、总线预测器、加载赋能比较器、低电压检测器和过流比较器等。平均电流模式的控制使正弦化线电流稳定、低失真而不象峰值电流控制需要斜率补偿。
交流176~264V输入电压经B1整流成为100Hz的正弦半波电压,为了迫使线电流跟随电压变化,UC3854B的脚6经R5引入这个正弦半波线电压取样,内部乘法器将此信号(设为B)与输出电压放大器的输出(设为A)相乘,产生电流控制环的基准信号。同时正弦半波电压又经由R2,R3,C3,R4和C4组成的分压电路产生与线电压的均方根值成正比的电压值,这个电压送到UC3854B的脚8,在其乘法器中平方(此值设为C)。乘法器将实际线电流与电压放大器输出的乘积除以线电压的均方根值的平方,即乘法器的输出IM=AB/C。脚8的输入可对线电压的变化作出补偿,使PFC能够在85~255V的输入电压范围内工作。R1是线电流取样电阻,它的负端与乘法器的输出一起接到电流放大器的正向端,正端接到电流放大器的反向端。该电流放大器有较高的低频增益,但控制环路的带宽很大,使线电流跟随线电压变化成为可能。
UC3854B相比于UC3854,提供了一个宽的带宽、低偏置的电流放大器、具有快速响应的“能使”比较器、判断基准好坏的比较器以及一个改进的乘法器/除法器,低电压保护改为10V,启动电压为10.5V,而不再是UC3854的16V,启动电流更低。
由于这方面的资料和文献极多,本文不再作更详细的叙述和计算表达。电路中主要元器件B1为4A/600V整流桥,L1=1.2mH,S1为IRFP840,D1为MUR086。
