AD624组成的高精度压力放大电路图,http://www.5idzw.com
![AD624组成的高精度压力放大<a]()
电路图 src="/adianzi/UploadPic/2010-11/2010112121539474.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

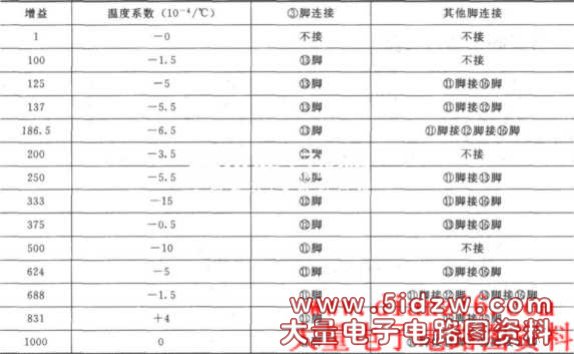

高精度压力放大电路主要用在传感器输出信号小的放大系统。AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。供桥电压采用+ 9.00V，电位器R8和R6用来调零，其中R6为粗调，R8为细调。放大器的输出可以直接与高精度的A／D转换器(如4 1/2位、5 1/2位双积分A／D转换器)相连。图中放大倍数为500，通过一片AD624就可以完成压力信号的放大。AD624除给定100、200、500的固定增益外，还可将③脚与其他引脚相连得到不同的固定增益，见下表。
，AD624组成的高精度压力放大电路图
高精度压力放大电路主要用在传感器输出信号小的放大系统。AD624是高精度低噪声仪用放大电路，它可以用在传感器输出信号小的放大系统中。如图所示是由AD624构成的高精度压力测量电路，传感器是标准的电阻应变式电桥传感器。供桥电压采用+ 9.00V，电位器R8和R6用来调零，其中R6为粗调，R8为细调。放大器的输出可以直接与高精度的A／D转换器(如4 1/2位、5 1/2位双积分A／D转换器)相连。图中放大倍数为500，通过一片AD624就可以完成压力信号的放大。AD624除给定100、200、500的固定增益外，还可将③脚与其他引脚相连得到不同的固定增益，见下表。
，AD624组成的高精度压力放大电路图
