μA741构成的电流扩展电路图

11-21 21:52:26 | http://www.5idzw.com | 运算放大电路电路图 | 人气:217
标签:电路图讲解,电路图练习,http://www.5idzw.com μA741构成的电流扩展电路图,http://www.5idzw.com

  通常的运放其输出电流约为10~30mA。对于由μA741组成的运算放大电路,当输出电流大于10~35mA左右时,其输出电压将出现限幅现象,即此时的输出电压将出现较大的失真。当需要输出较大电流时,可采用由2SC503和2SA503组成的对管。所谓对管即其输入、输出特性近于完全相同的晶体管,使用时,应严格选择,不可随意配用。这个电路的输出电流可达120mA,电压放大倍数约为:



  如图所示μA741构成的电流扩展电路图

μA741构成的电流扩展<a电路图 src="/adianzi/UploadPic/2010-11/20101121215226572.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>



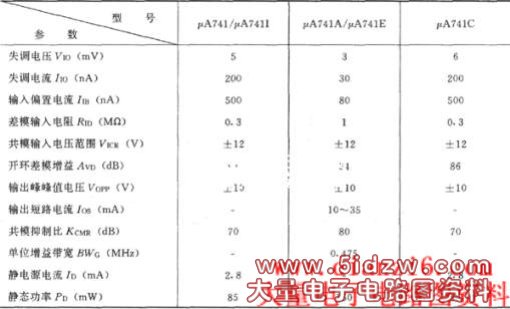

  μA741电特性数据表(VD=±15V;TA=25℃)

μA741电特性数据表




  ,μA741构成的电流扩展电路图
