高输入阻抗三运放差动放大电路图

　　该电路常用于监测信号的前置放大或各种数据放大，因而有时也称为数据放大电路。如图采用四运放OP-09A集成芯片，为了提高输入阻抗，这里仍然采用同相输入端加入信号电压的方法，同时为了保证两个信号源都加到运放的同相输入端，采用两个同相放大电路A1和A2组成第一级放大。电路结构对称，除了具有高输入阻抗外，还具有很高的共模抑制性能，第二级为差动放大电路。该电路可用于信号源有公共地端和不接地两种情况，图中所示为两信号源均有接地端的情况，若不需接地点时，可将两信号源的地点直接相连而悬空(即不与任何点相连)。

　　该电路的基本关系如下：

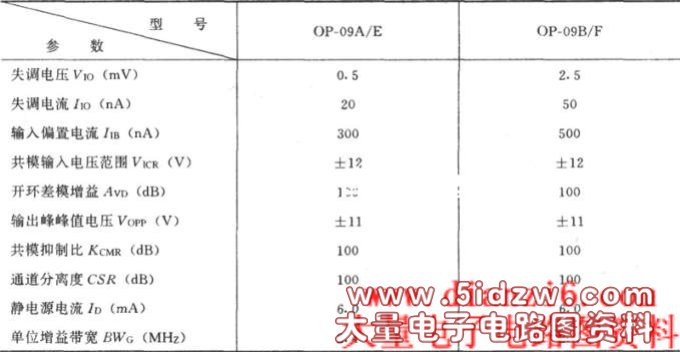

　　OP-09A四运放集成运放的电特性(VD=±15V，TA=25℃)

电路图 " src="/adianzi/UploadPic/2010-11/20101121215222161.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　如图1 所示高输入阻抗三运放差动放大电路图

　　如表1 所示OP-09A四运放集成运放的电特性表
