压电传感器用高保真高阻抗放大器(OPA604)电路图

　　在自控系统或一些检测系统中，常应用压电器件作为传感器，借以实现将非电量变为电信号，这类传感器等效的信号源具有内阻极高且信号很微弱的特点，因而也必须配接高输入阻抗的放大电路，而且放大电路还必须具有精确放大微弱信号的能力。如图给出了高保真运放OPA604构成的放大电路。该电路采用同相输入方式后可有效地提高放大器的输入阻抗，为了防止交流干扰，压电信号采用屏蔽线输入，该电路的电压放大倍数为：．

电路图 " src="/adianzi/UploadPic/2010-11/20101121215212921.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　

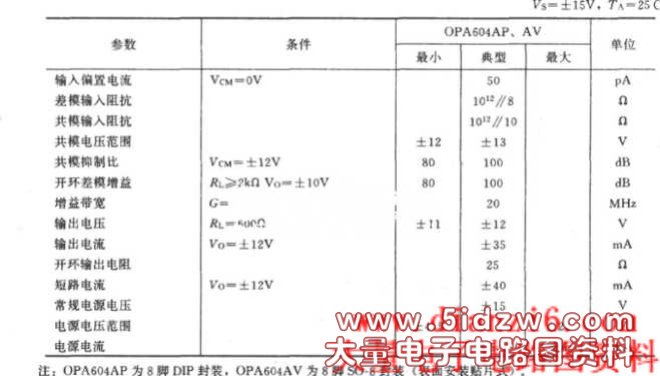

　　OPA604的主要参数:
