该机型中放组件型号为MVCM41A或MVCM41C,内台视频中放、伴音制式转换及音量,音色控制等电路,采用I2C总线控制.随机电路图中该组件的编号为H002,无陶部电路图,仅有一个方框图及各脚功能标注.拆下该组件.用放大镜观察通常会发现中放部分个别元件脚有环状裂纹,据经验认为是工作时有温升,长期热胀冷缩造成的.对可疑部位及中放IC(为贴片封装)补焊后个别机子半年以上不再复发,可视为"治愈".但个别机子经此处理后却不理想,有的数月、数天甚至立即旧病复发.笔者曾遇数台机子,对该组件中几乎所有的焊点都补焊一遍,直至把双面印板两面间的连接穿孔用小钻头钻透后加焊钢丝(该组件连接穿孔用导电胶)仍无法根治.该组件市面难觅且价格昂贵.笔者两年前曾透过关系向某市维修中心花了二百四十元购到一只.并且还是拆机件!这个价格客户难接受,维修者也无利可图.为解决这个难题,笔者分析了该机型相关部分的信号流程,找到了一个简单、经济而实用的代换方法.

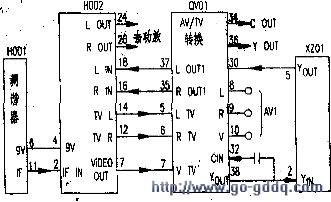

该方法重在实用.去掉了无实用份值的伴音制式转换电路,保留组件中的音量及音色控制.下面简要分析有关部分的信号流程.见附图.调谐器H001输出的图像中频僖号送到H002②脚,经H002内部电路放大处理后得到的视频信号从H002⑦脚输出.送至AV/TV转换IC QV01⑦脚,经QV01转换后从38脚-输出,再经亮色分离,其中Y信号送往缓冲放大ICX201⑦脚放大后从X201⑤脚输出送往QVO1 30脚,C信号直接送往QV01 32脚,经内部处理后从QV0134、35脚输出送往色度解码及同步分离等电路.电视音频信号则从H002 12、14脚输出送往QV01⑤、⑥脚,经转换后从QV01 35、37脚输出送回H002 16、18脚,经过H002内的音量控制及音色调整后从24、26脚输出送往功放电路.
基于上述分析,笔者选用了市面常见的由TA7680组成的中放板(即常用于N制二手彩电改制的俗称小三棱的中放板),售价仅十来元.按下述方法揍人相关电鼯,一次试机即告成功.代换板原设计电源电压为12V,使用证明用原机9V供电工作完全正常.
具体方法如下:切断H002组件的①-14脚外电路,代用板AGC端接高频头①脚,+B接原机9V,AFT端接H002原⑥脚,IF端接H002原②脚,V接H002原⑦脚,A接插排PB01A 53、54脚(即原H002 12、14脚)接好两板地线即可.改装后图声质量主观感觉不亚于原电路.
