AN系列三端稳压器功能及代换,http://www.5idzw.com
国外型号
名称或功能
引脚功能
外形图序
国外、国内直接互换型号
KA78M18
三端固定正稳压器18V/0.5A
56
国外:AN78M18、BA178M18T、HA178M18/P、L78M18/CV、L78M18ML、L78M18T、LM78M18、LM78M18CP、LM341P-18、MC78M18C、MC78M18/CP、MC78M18CT、NJM78M18/A、TA78M18P、μA78M18/C、μA78M18CKC、μA78M18UC、μPC78M18/H:国内:CW78M18/T、W78M18
KA78M20
三端固定正稳压器20V/0.5A
56
国外:AN78M20、BM78M20T、HA178M2O/P、L78M20/CV、L78M20ML、L78M20T、MC78M20、MC78M20C、NJM78M20/A、TA781120P、μA78M20C、1.μPC78M20/H:国内:CW78M20/T、W78M20
KA78M24
三端固定正稳压嚣24V/0.5A
56
国外:AN78M24、BA178M24T、HA1781124/P、L781124/CV、L781124ML、L78M24T、LM78M24、LM78M24CP、LM341P-24、MC78M24C、MC78M24/CP、MC78M24CT、NJM78M24/A、TA78M24P、μA78M24/C、μA78M24CKC、μA78Id24Uc、μPC781124/H:

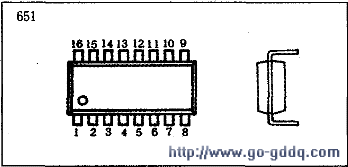

国内:CW78M24/T、W78M24 KA78S40 开关电源脉冲频率控制器 E18 651 国外:μA78S40 KA78S40N 开关电源脉冲频率控制器 E18 651 国外:μA78S40PC KA78T05ACH 三端固定正稳压器5V/3A 30 国外:MC78T05ABT;国内:CW78T05、W78T05 KA78T05ACT 三端固定正稳压器5V/3A 23 国外:MC78TOSACT;国内:W78T05、CW78T05 KA78T05CH 三端固定正稳压器5V/3A 30 国外:MC78T05BT:国内:CW78T05、W78T05 KA78TOSCT 三端固定正稳压器5V/3A 56 国外:MC78T05CT:国内:CW78T05、W78T05 KA78T06ACH 三端固定正稳压器6V/3A 30 国外:MC78T06ABT KA78T06ACT 三端固定正稳压器6V/3A 23 国内:MC78T06ACT KA78T06cH 三端固定正稳压器6V/3A 30 国外:MC78T06BT KA78T06CT 三端固定正稳压器6V/3A 56 国外:MC78T06CT KA78T08AC 三端固定正稳压器8V/3A 30 国外:MC78T08ABT KA78T08ACT 三端固定正稳压器8V/3A 23 国内:MC78TOSACT KA78T08CH 三端固定正稳压器8V/3A 30 国外:MC78T08BT KA78T08CT 三端固定正稳压器8V/3A 56 国外:MC78T08CT KA78T12ACH 三端固定正稳压器12V/3A 30 国外:MC78T12ABT:国内:CW78T12、W78T12 KA78T12ACT 三端固定正稳压器12V3A 23 国外:MC78T12ACT;国内:CW78T12、W78T12 KA78T12CH 三端固定正稳压器12V/3A 30 国外:MC78T12BT;国内:CW78T12、W78T12 KA78T12CT 三端固定正稳压器12V/3A 56 国外:MC78T12CT:国内:CW78T12、W78T12 KA78T15ACH 三端固定正稳压器15V/3A 30 国外:MC78T15ABT KA78T15ACT 三端固定正稳压器15V/3A 23 国外:MC78T15ACT KA78T15CH 三端固定正稳压器15V/3A 30 国外:MC78T15BT KA78T15CT 三端固定正稳压器15V/3A 56 国外:MC78T15CT KA78T18ACH 三端固定正稳压器18V/3A 30 国外:MC78T18ABT;国内:CW78T18 KA78T18ACT 三端固定正稳压器18V/3A 23 国外:MC78T18ACT:国内:CW78T18、W78T18 KA78T18CH 三端固定正稳压器18V/3A 30 国外:MC78T18BT;国内:CW78T18、W78T18 KA78T18CT 三端固定正稳压器18V/3A 56 国外:MC78T18CT;国内:CW78T18、W78T18 KA78T24ACH 三端固定正稳压器24V/3A 30 国外:MC78T24ABT;国内:CW78T24、W78T24 KA78T24ACT 三端固定正稳压器24V/3A 23 国外:MC78T24ACT:国内:CW78T24、W78T24 KA78T24CH 三端固定正稳压器24V/3A 30 国外:MC78T24BT:国内:CW78T24、W78T24 KA78T24CT 三端固定正稳压器24V/3A 56 国外:MC78T24CT:国内:CW78T24、W78T24 KA79L05P 三端固定负稳压器-5V/0.15A 45 国外:KIA79L05BP、KIA79L05PI KA79L06P 三端固定负稳压器-5V/0.15A 45 国外:KIA79L06BP、KIA76L06PI
引脚
功能或应用
引脚
功能或应用
引脚
功能或应用
1
内置二极管阴极
7
运算放大器反相输入
13
接电源正极VCC
2
内置二极管阳极
8
基准电压(1.25V)输出
14
峰值电流检测
3
内置开关管发射极
9
比较器同相输入
15
内置驱动管集电极
4
运算放大器输出
10
比较器反相输入
16
内置开关管集电极
5
运算放大器电源
11
接地
6
运算放大器同相输入
12
外接定时电容
,AN系列三端稳压器功能及代换
国内:CW78M24/T、W78M24 KA78S40 开关电源脉冲频率控制器 E18 651 国外:μA78S40 KA78S40N 开关电源脉冲频率控制器 E18 651 国外:μA78S40PC KA78T05ACH 三端固定正稳压器5V/3A 30 国外:MC78T05ABT;国内:CW78T05、W78T05 KA78T05ACT 三端固定正稳压器5V/3A 23 国外:MC78TOSACT;国内:W78T05、CW78T05 KA78T05CH 三端固定正稳压器5V/3A 30 国外:MC78T05BT:国内:CW78T05、W78T05 KA78TOSCT 三端固定正稳压器5V/3A 56 国外:MC78T05CT:国内:CW78T05、W78T05 KA78T06ACH 三端固定正稳压器6V/3A 30 国外:MC78T06ABT KA78T06ACT 三端固定正稳压器6V/3A 23 国内:MC78T06ACT KA78T06cH 三端固定正稳压器6V/3A 30 国外:MC78T06BT KA78T06CT 三端固定正稳压器6V/3A 56 国外:MC78T06CT KA78T08AC 三端固定正稳压器8V/3A 30 国外:MC78T08ABT KA78T08ACT 三端固定正稳压器8V/3A 23 国内:MC78TOSACT KA78T08CH 三端固定正稳压器8V/3A 30 国外:MC78T08BT KA78T08CT 三端固定正稳压器8V/3A 56 国外:MC78T08CT KA78T12ACH 三端固定正稳压器12V/3A 30 国外:MC78T12ABT:国内:CW78T12、W78T12 KA78T12ACT 三端固定正稳压器12V3A 23 国外:MC78T12ACT;国内:CW78T12、W78T12 KA78T12CH 三端固定正稳压器12V/3A 30 国外:MC78T12BT;国内:CW78T12、W78T12 KA78T12CT 三端固定正稳压器12V/3A 56 国外:MC78T12CT:国内:CW78T12、W78T12 KA78T15ACH 三端固定正稳压器15V/3A 30 国外:MC78T15ABT KA78T15ACT 三端固定正稳压器15V/3A 23 国外:MC78T15ACT KA78T15CH 三端固定正稳压器15V/3A 30 国外:MC78T15BT KA78T15CT 三端固定正稳压器15V/3A 56 国外:MC78T15CT KA78T18ACH 三端固定正稳压器18V/3A 30 国外:MC78T18ABT;国内:CW78T18 KA78T18ACT 三端固定正稳压器18V/3A 23 国外:MC78T18ACT:国内:CW78T18、W78T18 KA78T18CH 三端固定正稳压器18V/3A 30 国外:MC78T18BT;国内:CW78T18、W78T18 KA78T18CT 三端固定正稳压器18V/3A 56 国外:MC78T18CT;国内:CW78T18、W78T18 KA78T24ACH 三端固定正稳压器24V/3A 30 国外:MC78T24ABT;国内:CW78T24、W78T24 KA78T24ACT 三端固定正稳压器24V/3A 23 国外:MC78T24ACT:国内:CW78T24、W78T24 KA78T24CH 三端固定正稳压器24V/3A 30 国外:MC78T24BT:国内:CW78T24、W78T24 KA78T24CT 三端固定正稳压器24V/3A 56 国外:MC78T24CT:国内:CW78T24、W78T24 KA79L05P 三端固定负稳压器-5V/0.15A 45 国外:KIA79L05BP、KIA79L05PI KA79L06P 三端固定负稳压器-5V/0.15A 45 国外:KIA79L06BP、KIA76L06PI
表E18
