用股短路探测器找绕组股间短路

　　一台800kYA整流变压器，一次绕组三相直流电阻不平衡，A相小于B、C两相，但绕组外表无变色，其绕组由5根双玻扁铜线绕制，分析为股间短路，采用股间短路探测器找到具体短路位置。解决因肉眼找不到故障点而需拆开整个绕组的麻烦。

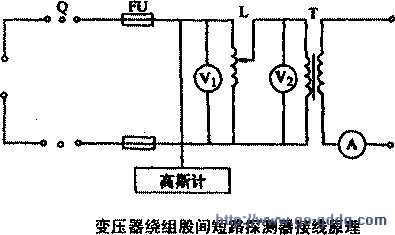

　　用图中探测器，先接通高斯计电源，将旋钮调到（10~20）GS量程内，用绝缘电阻表测出被试绕组的两根短路导线：再把变压器二次绕组引出端头、A2分别接在短路的两导线上；将高斯计探头从间隙中伸进线饼中，逐段探测，当指针指示为零时，说明指示为零的前一段存在股间短路，再沿初定为短路点的线饼周围探测，当指针指示再为零时，则靠近此间隅的前一个撑条间隔中存在短路，找到股间短路具体位置，按正常包扎方法排除故障。
