行输出管内含有阻尼二极管吗 当心图物不符

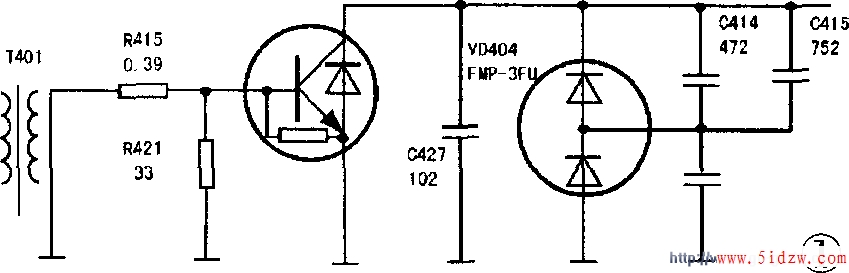

    受本例故障启示，笔者查阅了当时使用的《新编海尔彩色电视机电路图与维修数据》一书，发现大多数图纸中，行管2SD1887内部画有阻尼二极管，如图1所示。细加分析，原来本故障以前检修时，误换成带阻尼二极管的行管之后，行激励脉冲处于过阻尼状态，致使行激励不足而出现本例的故障现象。

    顺便提一下，2SD1876～1887是一组很有代表性的大功率管，没计者的意图是希望以此满足21~34英寸全系列CRT彩电对行管的需要，它也可以用于部分开关电源。

    小结：代换行管时不仅要看图形符号，还要注意其型号，以确定它是否内含阻尼二极管．再有，当b极与地之间接有一只数十欧的小电阻时，行管往往不带阻尼；这也仅仅是一般规律，实际上也确有少数彩电用带阻尼的行管，而在b—c间又并联了小电阻，这与行推动变压器次级的脉冲幅度以及行管基极回路的其他元件等诸多因素有关．对此应当仔细分辨依笔者的经验，更换行管且图像正常之后．还必须同时满足以下三个条件：1行电流在正常范围内(≤21英寸为：280～400mA，25英寸为400mA左右，29英寸和34英寸为400～500mA)随图像亮度波动，不得逐渐增大；2．行管b—e结间的激励脉冲在8—20Vpp范围内(用脉冲检波头配合数字表测量)；3．行管不烫手，一般小于70℃，也有的正常机达80~90℃。
