康佳60P机芯背投彩电引起保护电路动作故障查找方法,http://www.5idzw.com
康佳60P机芯背投彩电，有诸多以“或门”结构形式组成的保护电路。只要其中一路保护动作后，最终表现的故障现象都是开不了机，黑屏。如何从中找出“罪魁祸首”，是背投彩电维修工作中的难点之一。因为，无论是行过流保护；x射线保护；场过流保护；+210V过低压保护还是副电源+20V过压保护，都是通过町控硅V850的栅极被高电位触发导通实现的：V850的导通，引起V838导通，接着V836截止，一方面它使V83l截止，主电源将进入低压输出的“待机”状态，行输出电路停振，高压包的各档次级感应电压为零，反过来又使许多保护电路因为失压或失流而处于静止状态；另一方面，V836的截止也使V122、V121截止，继电器SR80l的触点断开，副电源+20V输出也为零。因此无法用万用表进行故障压缩的鉴别测量。不过可控硅一旦导通，即使栅极电压为零，仍然维持导通不变。

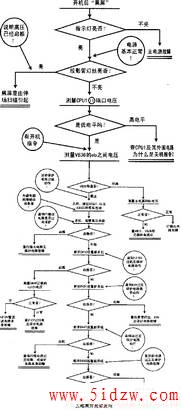

其次，故障的压缩也不能采用“强行开机”的办法。因为故障尚未排除，强行开机不仅失去了原本设置保护电路的意义，而且可能使故障进一步扩 大，造成更大的损失。不可取! 第三，故障的压缩也不能采用轮流断开各保护支路，再重新开机的办法。因为当你断开曾经动作过的支路时，同样会因为失去保护而使故障进一步扩大，造成本来可以避免的损失。 本文以流程图形式推荐一种方法，如图所示：
因为整机指示灯电压取自+5v-l，若指示灯不亮、黑屏，显然是主开关电源有故障；若指示灯亮则黑屏是其他原因造成，可初步判定开关电源基本正常。 再观察投影管的灯丝是否通电，若灯丝是红的，说明行扫描输出的高压已经启振，黑屏可能是场扫描失落保护电路动作形成。应检查扫描板上 R403(0．68Ω)是否有直流电压，以及主信号板上TAl316(52)脚是否高电平，若是则可初步确定黑屏是场失落造成。应作进一步检查，找出故障点，这里就不详叙了。若投影管灯丝不亮，说明行输出的高压没有启振。 为确定高压不启振的原因，首先从CPU1是否发出开机指令(低电平)开始：若（11）脚是高电平，关机指令。既已开机而发出关机指令，说明CPU1本身工作不正常，应进一步检查CPU1儿的外围电路，如(55)、(56)的5V电源、(40)、(42)脚的时钟晶体、(51)脚的复位电平等；若(11)脚发出低电平，开机指令，则应检查V836是否导通?如果导通，开关电源应工作于满负荷模式，B+应为110v左右，高压不启振是行输出电路有故障；B+若只有40V左右，则应检查V831、V828和VD859等元器件是否损坏了。如果V836确实截止，才可能是某项保护电路动作了。为了确定是那路保护电路动作，我们已经指出不能轻易使用“强行开机”或断开保护支路的办
法。但如果我们事先拔掉绿色末级视放板上KS501、XS503上的连线，使三只投影管的电子枪不互作，高压包上其他电压，一旦启振都有输出，然后再采用轮流断开一路保护支路的办法压缩故障，这样在压缩故障的过程中，投影管确保安全。 断开连线后开机，观察行输出高压是否启振? 若启振说明有行过流故障发生，否则：断开D410后重新开机，观察行输出是否启振?若启振，说明+210V输出电压过低，有+210V低压保护动作发生，
否则：断开D451后重新开机，观察行输出是否启振?若启振，说明有超高压EHv过压故障发生，否则：断开D447后重新开机，观察行输出是否启振?若启振，说明场扫描电路过流故障发生，否则：断开 D480后重新开机，观察行输出是否启振?若启振，说明会聚电源有过压故障发生，否则就可能是TAl316的（26）脚无行触发脉冲输出，或可控硅V850本身电路的故障了。 关于开机后图像线性和三基色会聚严重失真的故障现象，乃是数字会聚电路失效所致。可采用下图所示流程压缩排除故障。
