康佳A型机“AV’通道控制电路的特点及检修,http://www.5idzw.com

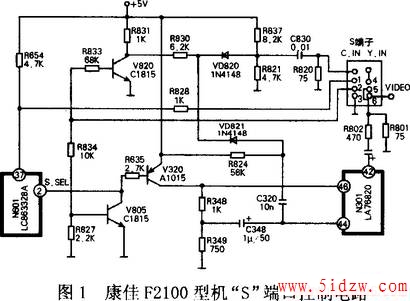

视频通道是还原图像信号的重要通道，也是故障多发的通道之一，所以对视频通道的认识是至关重要的。下面本人就对A型机(以F2100为例)视频通道几种控制状态的理解对大家谈一谈；此机视频控制转换电路在原理图上与实物有较大区别。
此机型在TV状态时，MPU(LC863328A)由总线控制LA76820为TV状态，同时N601(LC863328A)(37)脚为0V，由于S端子内部②、③脚相连接地，其控制电路不受此脚控制，内部视频信号由N301(LA76820)(46)脚输出，经R348、R349、C348从N301(44)脚进入IC内部对视频信号进行处理。 在AV状态时，N60l由总线控制N301为AV状态，同时N601(37)脚为+5V，由于s端子内部②、③ 脚相连接地，其控制电路也不受此控制，外接视频信号经s端子⑤、⑥脚从N30I(42)脚进入Ic对视频信号进行处理。此时，当s端子插入时，s端子内部①、②脚相连，由于N601(37)脚输出高电位，经R828分别向V820、V805 b极提供电压使其导通，(N601②脚为s端子屏显识别端口)，当V805导通时，N601②脚为0V，屏幕显示SVHS字符，由于V805导通，使V320也导通，V320 c极输出一个4．6V左右电压控制N301(46)脚，使N30l处于Y、c分离输入状态，(N30l(46)脚为多功能脚，其l为内部视频输出，其2为Y、c分离状态控制开关)。同时，S端子内部④、⑤脚相连，Y信号由S端子④、⑤脚，经R802、C801从N301(42)脚进入Ic内部，当 V820导通时，使VD820、VD821导通，C信号由S端子经C820、VD820、VD821、C320从N301(44)脚进入IC内部，对Y、C信号进行处理。
本人曾修过一台故障机为TV无图、AV无彩。就因MPU②脚对地短路，使V320导通，LA76820(46)脚始终处于高电位，由于电路图上没有画出V320这一部分，使得本人在维修中走了很多弯路。最后抓住LA76820(46)脚电压始终有4．6V左右电压为线索，发现了原理图上没有画出的这部分电路，问题就迎刃而解。 此系列机根据不同机型，在控制电路上存在着差异，但原理一样，可供参考。，康佳A型机“AV’通道控制电路的特点及检修
视频通道是还原图像信号的重要通道，也是故障多发的通道之一，所以对视频通道的认识是至关重要的。下面本人就对A型机(以F2100为例)视频通道几种控制状态的理解对大家谈一谈；此机视频控制转换电路在原理图上与实物有较大区别。
此机型在TV状态时，MPU(LC863328A)由总线控制LA76820为TV状态，同时N601(LC863328A)(37)脚为0V，由于S端子内部②、③脚相连接地，其控制电路不受此脚控制，内部视频信号由N301(LA76820)(46)脚输出，经R348、R349、C348从N301(44)脚进入IC内部对视频信号进行处理。 在AV状态时，N60l由总线控制N301为AV状态，同时N601(37)脚为+5V，由于s端子内部②、③ 脚相连接地，其控制电路也不受此控制，外接视频信号经s端子⑤、⑥脚从N30I(42)脚进入Ic对视频信号进行处理。此时，当s端子插入时，s端子内部①、②脚相连，由于N601(37)脚输出高电位，经R828分别向V820、V805 b极提供电压使其导通，(N601②脚为s端子屏显识别端口)，当V805导通时，N601②脚为0V，屏幕显示SVHS字符，由于V805导通，使V320也导通，V320 c极输出一个4．6V左右电压控制N301(46)脚，使N30l处于Y、c分离输入状态，(N30l(46)脚为多功能脚，其l为内部视频输出，其2为Y、c分离状态控制开关)。同时，S端子内部④、⑤脚相连，Y信号由S端子④、⑤脚，经R802、C801从N301(42)脚进入Ic内部，当 V820导通时，使VD820、VD821导通，C信号由S端子经C820、VD820、VD821、C320从N301(44)脚进入IC内部，对Y、C信号进行处理。
本人曾修过一台故障机为TV无图、AV无彩。就因MPU②脚对地短路，使V320导通，LA76820(46)脚始终处于高电位，由于电路图上没有画出V320这一部分，使得本人在维修中走了很多弯路。最后抓住LA76820(46)脚电压始终有4．6V左右电压为线索，发现了原理图上没有画出的这部分电路，问题就迎刃而解。 此系列机根据不同机型，在控制电路上存在着差异，但原理一样，可供参考。，康佳A型机“AV’通道控制电路的特点及检修
