美的LF12WWB型空调外机保护电路检修,http://www.5idzw.com

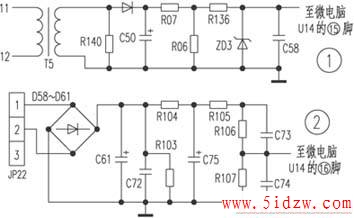

过／欠压保护电路如图２。过／欠压的检测电路从变压器次级输出插座ＪＰ２２的{1}、{2}脚。经Ｄ５８至Ｄ６１全桥整流，Ｃ６１滤波后。一路输入到过／欠压检测电路，Ｒ１０６、Ｒ１０７分压后的３．５Ｖ电压，至Ｕ１４的{16}脚（为检修时实测关键点），低于３Ｖ时欠压保护电路动作，高于４．１Ｖ时过压保护电路动作。过压保护时测ＳＰ２２插座{1}、{2}脚有无１１．２Ｖ左右的交流电压。各分压电阻的阻值是否正常。欠压保护时测Ｃ６１两端是否有１０Ｖ直流电压。如正常，可查Ｒ１０３、Ｃ７２、Ｃ７５、Ｒ１０７和Ｃ７４是否短路。
缺相及管路过／欠压保护电路如图３。Ａ相电源从主板ＪＰ１８端输入，经Ｒ１２０降压，使光耦Ｕ１７的{1}、{2}脚得到正向电压。从而使Ｕ１７的{5}脚变为低电平，与之相连的Ｄ１４{28}脚正常工作时应为低电平３Ｖ。从而使微电脑检测到Ａ相电源正常。Ｂ相串接于制冷管路欠压检测开关Ｌ－ＰＲＯ的两端后，输入到主板的ＪＰ１７端，Ｕ１８的{1}、{2}脚得到正向电压后，使Ｕ１４的{27}脚得到一个３Ｖ低电平，检测到管路过压开关及Ｂ相电源正常。Ｃ相串接于制冷管路过压检测开关Ｈ－ＰＲＯ两端后，输入到主板的ＪＰ１６端。使Ｕ１９的{5}脚及与之对应相连的Ｕ１４{26}脚得到一个３Ｖ低电平。从而使微电脑检测到Ｃ相及管路过压保护开关正常（当系统内压力低于０．０５ＭＰａ时欠压检测开关断开。当高压管压力高于３．３ＭＰａ时过压检测开关断开）。检修时测量的关键点为Ｕ１４的{28}、{27}、{26}脚，相对于Ａ、Ｂ、Ｃ相。正常工作时３个脚的电压均为３Ｖ，高于３．８Ｖ时保护电路动作（如有缺相保护电路也动作）。此时可测ＪＰ１８、ＪＰ１７、ＪＰ１６与零线输入端的ＪＰ１５之间有无ＡＣ ２２０Ｖ电压。如正常可查各光耦{1}、{2}脚有无１．５Ｖ电压；{5}脚正５Ｖ供电电压是否正常。
室外机ＴＥＭＰ－３温度传感器，在对应环境温度下一般阻值为３．５ｋΩ至５ｋΩ。温度感应器感应室外机散热器的温度变化，经微电脑Ｕ１４{17}、{18}脚输入处理后，控制风扇的转速。本室外机任一保护电路动作，微电脑Ｕ１４{1}脚输出高电平到Ｕ１２的{1}脚，使Ｕ１２的{18}脚变为低电平而使光耦Ｕ２的内部发光，使插座ＪＰ３０{1}脚得到一高平输入室内主板，从而使室内主板检测到室处机故障而显示故障代码。
，美的LF12WWB型空调外机保护电路检修
过／欠压保护电路如图２。过／欠压的检测电路从变压器次级输出插座ＪＰ２２的{1}、{2}脚。经Ｄ５８至Ｄ６１全桥整流，Ｃ６１滤波后。一路输入到过／欠压检测电路，Ｒ１０６、Ｒ１０７分压后的３．５Ｖ电压，至Ｕ１４的{16}脚（为检修时实测关键点），低于３Ｖ时欠压保护电路动作，高于４．１Ｖ时过压保护电路动作。过压保护时测ＳＰ２２插座{1}、{2}脚有无１１．２Ｖ左右的交流电压。各分压电阻的阻值是否正常。欠压保护时测Ｃ６１两端是否有１０Ｖ直流电压。如正常，可查Ｒ１０３、Ｃ７２、Ｃ７５、Ｒ１０７和Ｃ７４是否短路。
缺相及管路过／欠压保护电路如图３。Ａ相电源从主板ＪＰ１８端输入，经Ｒ１２０降压，使光耦Ｕ１７的{1}、{2}脚得到正向电压。从而使Ｕ１７的{5}脚变为低电平，与之相连的Ｄ１４{28}脚正常工作时应为低电平３Ｖ。从而使微电脑检测到Ａ相电源正常。Ｂ相串接于制冷管路欠压检测开关Ｌ－ＰＲＯ的两端后，输入到主板的ＪＰ１７端，Ｕ１８的{1}、{2}脚得到正向电压后，使Ｕ１４的{27}脚得到一个３Ｖ低电平，检测到管路过压开关及Ｂ相电源正常。Ｃ相串接于制冷管路过压检测开关Ｈ－ＰＲＯ两端后，输入到主板的ＪＰ１６端。使Ｕ１９的{5}脚及与之对应相连的Ｕ１４{26}脚得到一个３Ｖ低电平。从而使微电脑检测到Ｃ相及管路过压保护开关正常（当系统内压力低于０．０５ＭＰａ时欠压检测开关断开。当高压管压力高于３．３ＭＰａ时过压检测开关断开）。检修时测量的关键点为Ｕ１４的{28}、{27}、{26}脚，相对于Ａ、Ｂ、Ｃ相。正常工作时３个脚的电压均为３Ｖ，高于３．８Ｖ时保护电路动作（如有缺相保护电路也动作）。此时可测ＪＰ１８、ＪＰ１７、ＪＰ１６与零线输入端的ＪＰ１５之间有无ＡＣ ２２０Ｖ电压。如正常可查各光耦{1}、{2}脚有无１．５Ｖ电压；{5}脚正５Ｖ供电电压是否正常。
室外机ＴＥＭＰ－３温度传感器，在对应环境温度下一般阻值为３．５ｋΩ至５ｋΩ。温度感应器感应室外机散热器的温度变化，经微电脑Ｕ１４{17}、{18}脚输入处理后，控制风扇的转速。本室外机任一保护电路动作，微电脑Ｕ１４{1}脚输出高电平到Ｕ１２的{1}脚，使Ｕ１２的{18}脚变为低电平而使光耦Ｕ２的内部发光，使插座ＪＰ３０{1}脚得到一高平输入室内主板，从而使室内主板检测到室处机故障而显示故障代码。
