步步高HWCD007(26S)P/TSDL型无绳电话机不能双音频拨号,http://www.5idzw.com

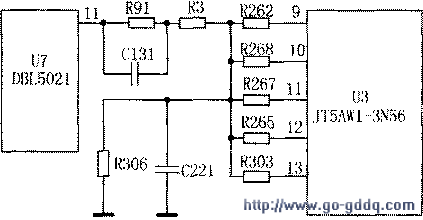

在设置正常的情况下,首先测量U7芯片11脚高电平输入是否有变化(参见图)。如果有,应检查U7芯片本身是否存在不良;如果没有,再在拨号按键时测量U3芯片
⑨~13脚高电平输出是否有变化。如果没有,检查U3芯片本身是否存在不良:如果有,再检查R262、R268、R267、R265、R.303、R306、R3、R91、C131、C221是否存在不良。,步步高HWCD007(26S)P/TSDL型无绳电话机不能双音频拨号
