长城N701A显示器行幅缩小且枕形失真

     调节OSD菜单中的行幅控制选项，但不起作用。

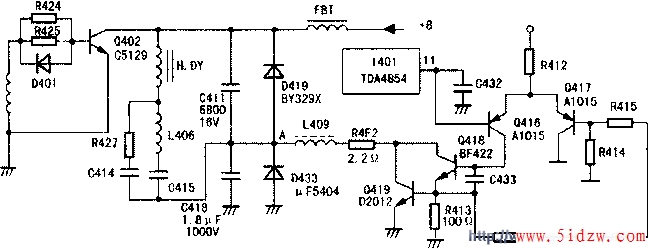

    该机行幅控制电路由调制电感L409、差分放大器Q417、Q416及Q418、Q419构成的达林顿管放大电路组成(部分电路实绘如图1所示)。来自I401(TDA4854)11脚的负极性场频抛物波，经Q416倒相放大后加到Q418的基极，经Q418、Q419放大后，送至调制电感线圈L409，在A点形成调制电压U A点的电压越高，行偏转电流越小，行幅越小；反之，则行幅越大。
