EMC787N型彩显行幅窄，而且伴有枕形失真，不可调

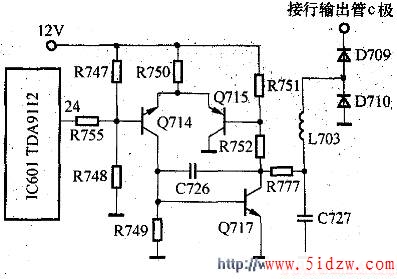

    行幅小，一般涉及二次电源与行幅控制电路，而且行幅控制与枕形校正电路密切相关。首先测量二次电源输出为50V(等于二次电源供电)，切换显示模式该电压不变，判断二次电源没工作。检查二次电源电路，发现二次电源开关管Q719损坏，该管型号为IRF6414A。用一只IRF634A代换后，故障依旧。此时测量二次电源已经正常，当把分辨率切换为1024×768时，B+已经恢复为135V。调节行幅、桶形失真都不起作用，但其他选项控制正常。由此结合故障现象，判断该机的行幅控制和枕形失真电路有问题。有关电路见图。
