TCL-9529Z型彩电出现蓝屏,有字符,无图像,无伴音

09-08 01:40:52 | http://www.5idzw.com | 图、声问题 | 人气:765
标签:电视维修,http://www.5idzw.com TCL-9529Z型彩电出现蓝屏,有字符,无图像,无伴音,http://www.5idzw.com

    通电观察,与机主说的故障现象一样,但电脑块的各项控制功能正常。启动彩电的自动搜索功能,当搜到电视信号时,光栅抖动,但依然蓝屏;当搜索到U段时,只出现了一个雪花电视信号,但一闪而过。据此现象,首先判断为高频头、中放、AGc等部位的故障。打开机壳,检查TDA8305A各脚电压正常,高频头和其他相关元件也正常。把TDA8305A的17脚(视频信号输出)连接到其他电视机的AV输入端时,电视信号正常;把AV信号送入该机时,仍为蓝屏,故判断为AV/TV转换、解码、亮度、矩阵电路的故障。顺着电视信号的处理流程(见右图),检查并代换各集成块及其外围元件,故障未排除。此时已无修理头绪,静下心来重新整理修理思路和查阅资料。

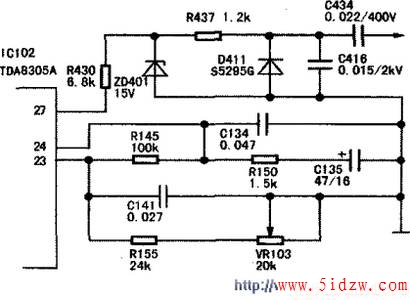

    根据资料得知,此机是典型的飞利浦TDA系列机芯,与其他系列机芯最大的差异是引入了沙堡脉冲,该脉冲在此系列机芯中有举足轻重的作用。因为该机同时出现无伴音、无图像,是不是沙堡脉冲引起的呢?该机的首发故障是行管在换台瞬间击穿,很有可能是在换台时行不同步引起行频的偏移,导致行逆程脉冲升高,击穿行管,同时也损坏了沙堡脉冲形成电路。于是重新测量TDA8305A 27脚(沙堡脉冲输入/输出)电压及C416、C434、D411、ZD401、R430、R437等元件(见下图),均正常,看来只有更换TDA8305A试试。更换TDA8305A后,无图、无音的故障排除,但修理并没有结束,因该机的第一故障是在换台时损坏行管,如不查出行管损坏的原因,必然会旧病复发。于是,检查与行振荡有关的R145、R150、R155、 VRl03、C134、C141、C135等元件。当检查到VR103时,发现因锈蚀有接触不良现象。更换VR103后该机故障彻底排除。
