TCL王牌US21B机芯(超级芯片OM8373)彩电电路原理分析

09-08 11:41:56 | http://www.5idzw.com | 其它电路 | 人气:224
标签:电路设计,http://www.5idzw.com TCL王牌US21B机芯(超级芯片OM8373)彩电电路原理分析,http://www.5idzw.com

  US21B机芯是TCL公司新近推出的高性价比普通型CRT系列产品,主芯片采用飞利浦公司的第二代超级单芯片OM8373,伴音功放采用飞利浦公司的TDA7496SA,电源IC采用FSCQ1265、场功率放大器采用STV9380A。本机芯具有成本低、性能稳定等优点,TV支持PAL/DK、I制,AV视频支持PAL、NTSC制;具有2路AV输入、1路S视频输入。目前,采用该机芯的机型有29H61、25H61等。

  一、信号流程分析

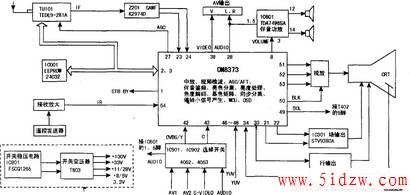

  US21B机芯电路由高频调谐器、预中放、声表面滤波器、超级单芯片OM8373及行、场扫描处理电路、伴音功率放大器、开关电源电路等组成,其信号流程如上图所示。图像和伴音解调、第二伴音选通、伴音陷波、静音控制、遥控接收、接键输入、待机复位等功能均由OM8373内部电路完成。

  1.TV信号处理

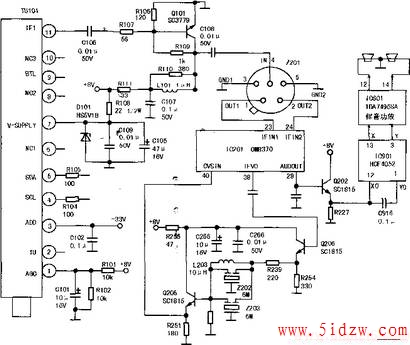

  从高频头输入的射频信号,经高频信号处理电路后,从TU101的(11)脚输出中频信号IF,通过电容C106及电阻R107后,送到Q101进行预中放处理,如中图所示。

  经预中放处理后的中频信号IF从声表滤波器(Z101)的(4)脚输入,经载波滤波分离后,从Z101的(1)、(2)脚输出,由IC201(OM8373)的(23)、(24)脚进入,在IC201内部进行中放处理。中放处理后的信号分两路输出:一路为图像信号,由IC201的(38)脚输出,经Q206、Q205等元件缓冲放大后,送到IC201的(40)脚进行图像解调处理。另一路为伴音信号,从IC201的(28)脚输出,经Q202放大后送往伴音信号选择开关IC901的(1)脚和(12)脚。

  伴音信号经IC901选择后,由IC901的(3)、(13)脚输出,分别送到Ic601(TDA7496SA)的(1)、(5)脚,由此输入到内部进行伴音功率放大,放大后的信号从(12)、(14)脚输出,推动左右声道的喇叭,完成伴音信号的处理。

  2.AV信号处理

  (1)AV1信号处理

  AV1的视频信号由插座S906的(6)脚输入,经Q907缓冲放大后送到IC201的(42)脚  进行解码处理。AV1的伴音信号由插座S906的(3)、(4)脚输入,分别送到伴音信号选择开关IC901的(2)、(15)脚进行信号选择,经选择后的伴音信号处理过程和TV伴音信号相同。

  (2)AV2信号处理电路

  AV2的视频信号由插座S906的(1)脚输入,经Q906缓冲放大及电子开关IC901(HCF4052)切换后,送到IC201(43)脚进行解码处理。AV2的伴音信号由插座S902的(6)、(8)脚输入,分别送到伴音信号选择开关IC901的(1)、(12)脚进行信号选择,选择后的伴音信号处理过程和Tv伴音信号相同。

  3.YCbCr信号处理

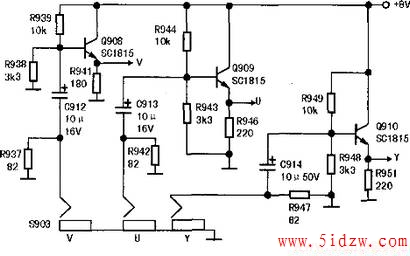

  高清信号的Y、cb、cr信号分别从插座S903的Y、U、V脚输入,如下图所示,经Q908~Q910缓冲放大后,送到IC201的(46)~(48)脚进行视频处理。



www.5idzw.com

4.音量及静音控制

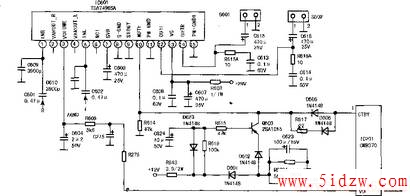

  IC201的(8)脚送出音量控制信号,从IC601的(3)脚输入,对音量大小进行控制,如下图所示。

  Q603与D601~D603等元件维成开/关机及换台静噪控制电路。开机时,由于+8V电源对电容C623瞬间充电,迅速使其两端电压达到+8V,并通过二极管D602加在Q603的e极上,因e极电压高于b极电压,Q603导通,IC601(10)脚为高电平,达到静音目的。同时,随着+12V通过R843、R616对C624的持续充电,使Q603b极的电位迅速上升,使得Q603慢慢截止,则IC601(10)脚变为低电平,则IC601的(1)、(5)脚有伴音信号输出。关机时,由于C624通过D623快速放电,而C623通过R623A缓慢地进行放电,使Q603的e极维持较高电平,Q603导通,则IC601(10)脚为高电平,从而达到静音的目的。

  二、开关电源电路分析

  1.输入与启动电路

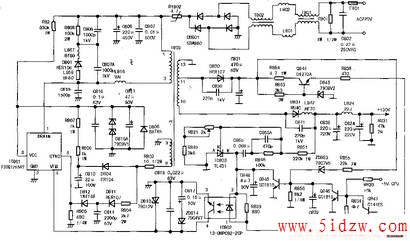

  当接通电源开关后,AC220V/50Hz交流电先由F801(保险丝)及由C802、T801、T802、L801、L802、R801等元件组成的共模滤波器抑制掉各种高频干扰脉冲,再由DB801、C806整流滤波,输出约+300V的脉动直流电,经开关变压器T803的初级(1)~(3)绕组送到IC801(FSCQ1265RT)(1)脚,如下图所示。

  IC801正常工作之前需由启动电路供电,+300V电压通过电阻R802给接在(3)脚(VCC端)上的电容C813充电。当Vcc达到启动电压15V时,IC801开始工作。

  2.稳压控制

  FSCQ1265RT采用电流型反馈模式进行稳压,其(4)脚外接由光耦IC802(HPC922-C)组成的反馈网络。当输出电压过高时,则+130V输出电压升高,由R851与R82I、R849分压所得电压升高,即三端精密稳压器IC806(TL431)的R极电压升高,其K极电压下降,流过光耦IC802的(1)、(2)脚电流变大,则IC802的(3)、(4)脚间的光敏三极管c、e极间导通电阻减小,这样就拉低了IC801的(4)脚电压,从而减小驱动脉冲占空比,T803次级输出电压下降,从而达到稳压的目的。当输出电压降低时,其稳压过程与上述相反。

  3.开/待机控制

  当MCU发出关机高电平时,Q843导通,Q846因基极为低电平而截止,则Q845导通,流过IC802的(1)、(2)脚间的电流陡增,经IC802的(3)、(4)脚反馈至IC801后,T803次级输出电压大幅下降。

  当MCU发出开机信号时(低电平),Q843截止,Q846导通,Q845截止,光耦正常工作,T803次级输出正常工作电压。

,TCL王牌US21B机芯(超级芯片OM8373)彩电电路原理分析
