高压逆变电路结构和工作原理

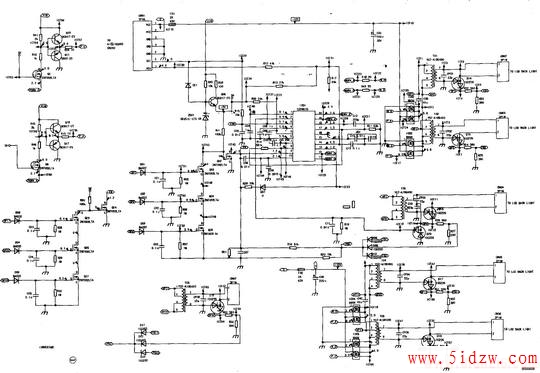

索尼SDM-M72液晶显示器高压逆变电源电路如图所示，它主要由双通道PWM调制器DZ9601S（编号IC01）、4只双MOSFET管8958（编号IC02～IC05）、6只高频脉冲升压变换器T01—T06及相关控制电路与元器件组成。
1.直流供电与ON/OFF控制电路
主开关电源产生的+12V直流电压通过接插件CN202→CN1014（1）脚加到背光组件板，经保险管F01和F024分别提供给双MOSFET模块IC02～IC05C（3）脚，为内部P-MOS管源极供电；另一路12V直流电压经R08为Q06集电极供电，经R03加到z1901负端和Q06基极及D21的正端；+12V直流电压还为下图左上部的互补推动级Q10-Q11和Q16-Q17提供集电极电压和基极静态偏置电压。
Q06、ZD01、R03、R06和D21组成5V串联稳压电源电路，在开关二极管D21截止时，+12V直流电压由R03限流将齐纳二极管ZD01击穿，得到稳定的5.6V直流电压加到电压调整管Q06基极，使Q06导通将+12V直流电压稳压调整成5.6V-0.6V=5.0V直流电压，为下图中的PWM调制器IC01和相关控制保护电路供电。
在下图中，所有电路的12V直流供电和5V直流供电是逆变电源系统进入正常工作的必要条件，如果其中任一路供电不到位，IC01内的OSC都不能起振，或起振由于保护控制电路动作被强制停振。
PWM调制器IC201（3）脚为ENA使能控制端，通过上拉电阻R10与CN01（6）脚相接。开机后，微处理器IC301的⑩脚输出BKLT-EN低电平→Q211截止，集电极输出5V2 ON/OFF高电平经CN202→CN01（6）脚加到D21负端，再经R10到IC01（3）脚，D21截止使Q06导通，其集电极得到稳压5.0V直流电压为IC01和相关控制保护电路供电。IC01加电起振工作，高压形成电路产生脉冲高压点亮6只CCFL管。
关机时，微处理器IC301的（15）脚输出BRLT-EN低电平→Q211饱和导通，集电极输出0V低电平→D21导通→Q06截止切断IC01（5）脚5.0v供电，同时Ic01（3）脚被下拉成低电平，其内偏置电路断开，高压形成电路停止工作，6只CCFL，管熄灭使显示器由ON工作状态进入节能OFF状态。
2、振荡驱动与高压形成电路
在下图中，IC01为4驱动电源PWM控制器QZ9601S，内部集成有高精度的基准电压源、OSC振荡器、误差放大器、PWM比较器、电流检测比较器、控制逻辑、4路推挽式驱动级以及过电压保护、软启动和欠压锁定等功能电路。
IC02-IC03和IC04-IC05内部集成有两只MOSFET管，其中上部为N-MOS管，下部为P-MOS管：其中IC02-IC03、谐振电容C39、脉冲变压器T01～T03构成全桥Lc串联式谐振电路；IC204-IC05、谐振电容C40、脉冲变压器T04～T06构成第二全桥LC串联式谐振电路。这两个谐振电路元件电参数完全一致，且共用4路驱动信号。
为了减少驱动芯片数量，每3只脉冲变压器（T01-T03和T04～T06）初级绕组并联。
全桥谐振变换电路采用相移式PWM波形控制，它的特点是在每个半桥电路（VPA-VNB和VPC-VNB各为一组）工作时占空比总量50％，通过改变半桥电路的相位来实现PWM控制，以达到调整半桥电路的导通时间来实现改变其输出功率大小的目的。由于采用高频变压器耦合，使提供给负载的电流波形接近正弦波，从而降低了电磁辐射干扰（EMI），有效延长了CCFL的使用寿命。
在IC01（5）脚加上5.0V直流电压，（3）脚加上ENA高电平后，内部的基准电压源启动提供偏置；由电流源对IC01的（18）脚外接定时电容C12充放电，产生锯齿波脉冲，经OSC内的双稳电路整形变换成方波脉冲，通过PWM比较，逻辑控制处理，得到4路方波脉冲再经相应的驱动级放大，分别从ZC01（11）脚输出NDRV—D，从（12）脚输出PDRV-C，从（19）脚输出PDRV—A，从（20）脚输出NDRV—B激励脉冲：其中PDRV—A由Q8、Q16-Q17放大，产生P-A驱动信号加到IC02-IC04（4）脚内P—MOS管栅极；PDRV—C由Q1、Q10-Q11放大，产生P-C驱动信号加到IC03-IC05（4）脚内P-MOS管栅极；NDRV-B经R18产生N—B驱动信号加到IC03-IC05（2）脚N-MOS管栅极。

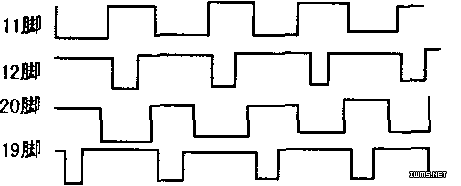

IC01的（11）、（12）、（20）、（19）脚输出方波时序如右图所示，鉴于两路PDRV-A／PDRV-C和两路NDRV-B／NDRV—D激励方波波形相同，相位相反，因此每一全桥对角线上的一对P—N互补MOSFET管轮流导通。例如在某时刻正半周IC02（3）-（6）脚P-MOS管源一漏极和IC03（1）-（8）脚N-MOS管漏-源极导通，则IC02（1）-（8）脚内N—MOS管的漏一源极和IC03（3）-（6）脚P—MOS管的源-漏极截止，+12V电源通过IC02（3）-（6）脚→C39→T01-T02-T03（1）-（5）绕组→IC03（8）-（1）脚→公共地构成回路给电容C39充电，充电电流从上至下流过T01-T02并联的（1）-（5）绕组。
负半周IC01的（11）、（12）、（20）、（19）脚输出激励方波反向，IC03（3）-（6）脚PMOS和IC02（1）-（8）脚N-MOS管导通，IC02（3）-（6）脚P-MOS和IC03（1）-（8）脚N—MOS管截止，+12V电源通过IC03（3）-（6）⑥脚→T01-T02-T03（5）-（1）绕组→C39→IC02（8）-（1）脚→公共地构成的闭合回路给c39反向充电（即C39放电），放电电流从下至上流过T01-T02-T03并联的（1）-（5）绕组……以上过程不断交替进行，从回路进入周期性振荡。
全桥Lc串联变换电路谐振，在T01-T02-T03（1）-（5）绕组激发感生电动势，由T01-T02-T03（7）-（6）绕组升压，得到高频脉冲电压点亮CN02、CN03和CN04中插入的3只CCFL背光管。另一个全桥LC串联变换原理与上述过程相同。
.
