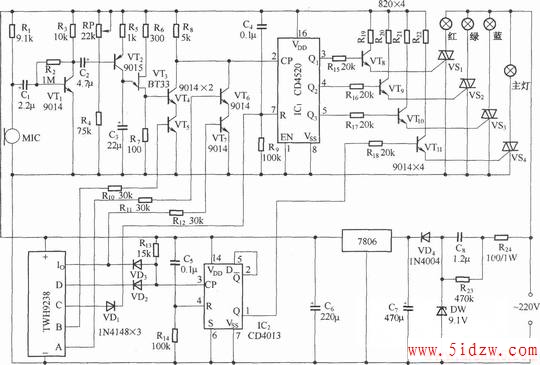

装饰吊灯遥控电路,http://www.5idzw.com
该装饰吊灯遥控电路由白色主灯和三色组合变色灯组成,主灯为主要照明用灯,使用100W的大功率白炽灯,三色灯用作变色装饰,使用30-60W的彩灯.它即可以用无线电遥控操作,由可利用室内放松的音乐进行声控,实现循环变色,变色状态共有七色.电路组成:主灯控制电路;循环变色灯控制电路;无线电遥控电路和声控变色电路.
Q1-Q3输出状态与组合变色灯的关系见下表:
，装饰吊灯遥控电路
