带音乐的双路闪烁灯串电路(MC81P),http://www.5idzw.com

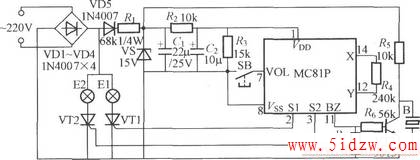

如图所示是一适用于圣诞树装饰用的新颖闪烁灯串控制器,它具有两路闪光输出,内存6首乐曲,其特点是能随乐曲节奏两灯串同步交替闪光,并可用按键控制乐曲音乐声的大小以及灯跳方式。VT1、VT2可选用0.8~1A/400~600V小型塑封单向晶闸管,如2N6565、MCR100-8等;B为压电陶瓷喇叭或用Φ27mm的普通压电陶瓷片。
