线控式音乐彩灯电路(2)

09-08 10:54:10 | http://www.5idzw.com | 控制电路 | 人气:279
标签:控制电路图,电路设计,http://www.5idzw.com 线控式音乐彩灯电路(2),http://www.5idzw.com

线控式音乐彩灯电路(2)

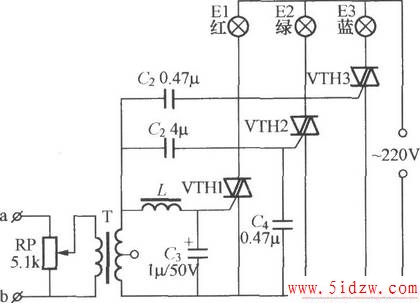

如图所示的线控式音乐彩灯电路能将音乐信号分成高、中、低三个频段,分别驱动红、绿、蓝“三基色”彩灯组随音乐旋律闪烁,可产生五彩缤纷、绚丽多姿的彩光。T可用晶体管收音机里的小型输入变压器;电感L需自制:用Φ1mm漆包线在Φ25mm×Φ28mm绝缘骨架上绕200匝即可。

,线控式音乐彩灯电路(2)
