微波雷达探测自动灯电路(1)(RD627)

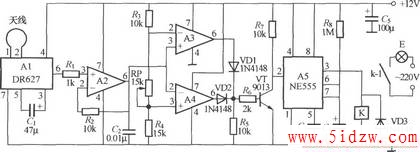

如图所示电路，它采用RD627微波雷达探测模块，只要有人进入它的监测范围，电灯就会点亮，人走后，延迟50s，灯自行熄灭。微波发射天线可采用厂家配套的圆环天线，自制可用Φ3mm的金属丝弯成Φ120～150mm的圆环状即可。A2～A4可用μA741或F006高增益集成运算放大器。K为JZC-22F、DC12V小型***率电磁继电器。整机电源采用输出电压为12V的稳压电源供给。
