用门电路组成的触摸开关(CD4069),http://www.5idzw.com

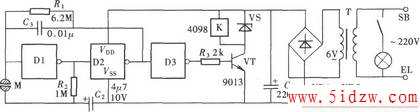

CMOS门电路有很高的输入阻抗,通过人体电阻的接触,就可使它的输入端电平发生变化,从而触发门电路发生翻转。该电路正是利用了它的这一特性,组成一例触摸式台灯开关,其电路如图所示。电路由一只六反相器CD4069和一只小型直流继电器组成,CD4069中的三个反相器Dl~D3串联组合,通过阻容元件的耦合与反馈,既保证了信号的传递,又实现了电路的锁定。
,用门电路组成的触摸开关(CD4069)
