视听设备无信号电源自动断电电路

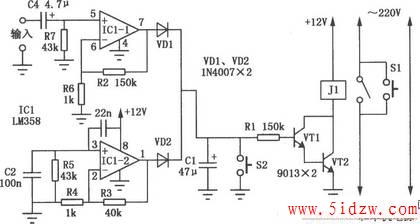

本电路用在视听设备中，能在信号中断或消失一段时间后自动切断这些设备的电源，因而对节电和方便操作都具有很强的实用性。视听设备电源自动断电电路如图所示，集成运放IC1采用LM358。运放IC1-1、ICl-2均接成同相比例放大器，IC1-1是音频信号放大器，IC1-2为开机自启动电路。开机时，按一下按钮开关Sl，视听设备电源和本电路电源即被接通。同时由于电容C2、C3的作用，运放IC1-2的1脚输出一个正脉冲，此脉冲迅速给电容C1充电，随即三极管VTl、VT2饱和导通，继电器J1得电吸合使电源电路自锁。此后C1通过Rl缓慢放电，延时约2分钟。若在2分钟内设备已开始工作，由设备输出的音频信号从运放IC1-1的5脚输入，放大后的信号从7脚输出，再经二极管VDl整流后给电容Cl充电，三极管VTl、VT2将一直处于饱和导通状态，从而使继电器Jl保持吸合。若信号中断2分钟以上，则Cl放电使VTl、VT2截止，继电器Jl释放，设备电源被切断，从而达到无信号自动关机的目的。S2为手动关机按钮。改变Cl的大小可调整无信号自动关机的延时时间。
