抗干扰的声控开关

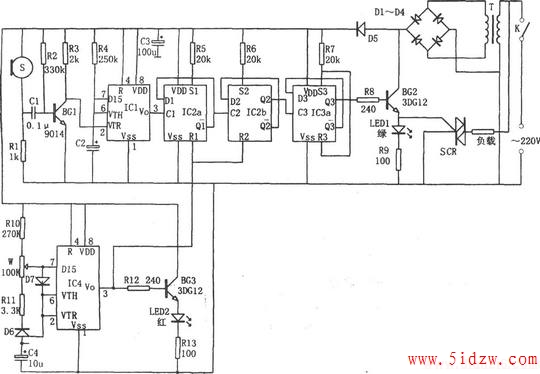

如图所示为抗干扰声控开关电路。该电路由话筒S、选频放大器、单稳整形电路IC1、信号存储器IC2a与IC2b、可控硅交流开关SCR及脉冲清零电路IC4等组成。

电路中BG1为9014或3DG4M、3DG201、3DG401、3DG8A和3DG88等。BG2、BG3选用3DG12或3DG130。IC1、IC4也可用一只双时基电路556来取代。IC2a、IC2b、IC3a分别为正沿触发双D触发器集成电路74LS74的一半。二极管D1~D7选用2CP型。其他元件无特殊要求。SCR的耐压应大于400V,工作电流视负载电流而定。
