吊灯控制开关电路(六)

09-08 10:51:02 | http://www.5idzw.com | 控制电路 | 人气:525
标签:控制电路图,电路设计,http://www.5idzw.com 吊灯控制开关电路(六),http://www.5idzw.com

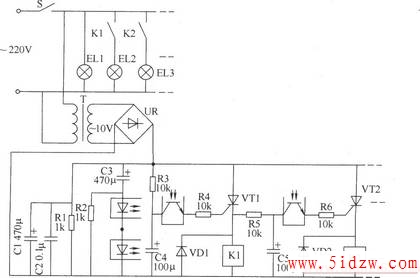

该吊灯控制开关电路由电源电路和控制电路组成,如图所示。

吊灯控制开关电路(六) 元器件选择 R1选用1/2W金属膜电阻器,R2~R6选用1/4W的金属膜电阻器或碳膜电阻器。 C1、C3~C5均选用耐压值为16V的铝电解电容器;C2选用独石电容器。 VD1和VD2均选用1N4007型硅整流二极管。 UR选用1A、50V的整流桥堆。 VT1和VT2均选用MCR100-6型晶闸管。 K1和K2均选用JZC-23F型9V直流继电器。 VLC1和VLC2均选用4N25型光耦合器。 T选用3~5W、二次电压为10V的电源变压器。
