由NE555、CD4013组成的工业用触摸式电子开关

09-08 10:49:58 | http://www.5idzw.com | 控制电路 | 人气:413
标签:控制电路图,电路设计,http://www.5idzw.com 由NE555、CD4013组成的工业用触摸式电子开关,http://www.5idzw.com

由NE555、CD4013组成的工业用触摸式电子开关

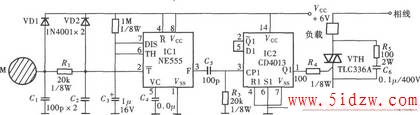

工业中所用控制开关由于开关频繁,工作环境复杂,受多种干扰的影响。因此要求其坚固耐用,操作方便并且有很强的抗干扰能力。该电路通过触摸信号输入电路产生并形成触发信号,触发双向晶闸管元件,使被控电路接通或断开,并设有可靠的抗干扰电路,工作十分可靠,其电路组成如图所示。电路由NE555组成的单稳态触发器产生控制脉冲,由CD4013组成的双稳态触发器作触发控制,用双向晶闸管作控制开关,通过触摸片实现开关控制。

,由NE555、CD4013组成的工业用触摸式电子开关
