水满报警电路(CD4011)

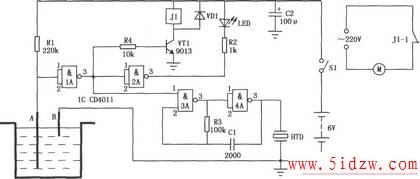

水满报警器电路如图所示。其中水箱中的A、B两根检测电极,作为水位控制的传感器。当水未满(或未达到预定水位时),A、B间为断开状态,阻值很大,所以与非门1的输入端为高电平,输出端为低电平,三极管VTl截止,则继电器线圈无电流通过,J1不工作。其控制的动断触点J1-1处于闭合状态,从而接通水泵电源,实现注水。同时,由于与非门3的上输入端和与非门1的输出端相连,也为低电平,故由与非门3、4组成的音频振荡器停振而无信号输出,压电陶瓷片HTD不发出报警声响。另外,与非门2输出为高电平,发光二极管LED也不发光。

,水满报警电路(CD4011)
