电子摇奖器

09-08 10:44:31 | http://www.5idzw.com | 控制电路 | 人气:267
标签:控制电路图,电路设计,http://www.5idzw.com 电子摇奖器,http://www.5idzw.com

电子摇奖器

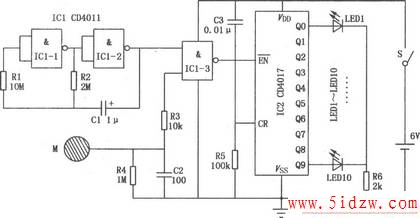

如图所示为电子摇奖器的具体电路。ICl为二输入端四与非门CD4011。其中,与非门ICl-1、ICl-2组 成时钟脉冲发生器。与非门ICl-3组成计数闸门电路,它的一个输入端接时钟脉冲发生器的输出端,另一个输入端经电阻R3与触摸金属片M相连。IC2为十进制计数/分配器CD4017,在它的输出端Q0~Q9上接有LEDl~LED10十个发光二极管,分另廿代表“0~9”十个数。电容C2与电阻R5组成通电自动清零复位电路。当人手没有触摸金属片M时,与非门ICl—3的下输入端为低电平,使计数闸门封锁,IC2不计数。

,电子摇奖器
