可燃气体全自动点火器

09-08 10:40:58 | http://www.5idzw.com | 控制电路 | 人气:484
标签:控制电路图,电路设计,http://www.5idzw.com 可燃气体全自动点火器,http://www.5idzw.com

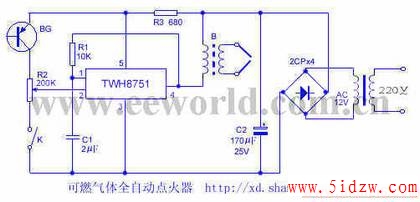

本装置采用TWH8751功率集成块构成一高压电子火花点火装置,并使之受控于火焰反馈的光信号,具有由于某种原因熄火后再次点燃的功能。本装置若与其它控制电路相配合可实现做饭的自动化。TWH8751、R1、C1等构成方波发生器。B2为一升压器,可采用12寸高压包,初级用0.3mm漆包线绕30匝或用电子管收音机中的输出变压器直 接代用。BG用3AG12去掉其管顶部对准火焰,调节R2使之在有火焰时发生器停振。K装到气体调节旋钮上即可。 可燃气体全自动点火器

,可燃气体全自动点火器
