声光双控双向流水彩灯伴乐曲发声电路,http://www.5idzw.com

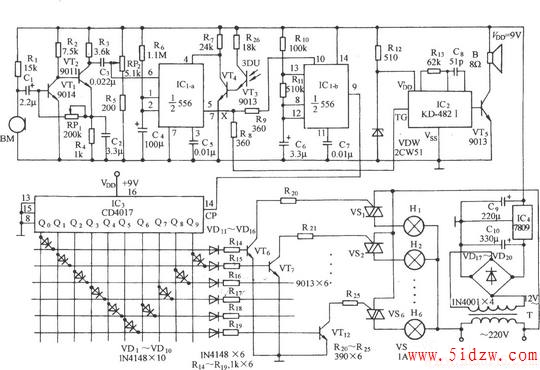

如图所示电路,它由声控电子开关、光控开关、单稳态触发器、可控式多谐振荡器、乐曲发声电路、计数/环行脉冲分配电路、六路彩灯驱动电路和交流降压整流电路等组成。它能在彩灯进行双向流水的同时,还伴有多首悦耳的乐曲,流光异彩,乐声悠扬。
,声光双控双向流水彩灯伴乐曲发声电路
