用LK001的选频声控音乐插座电路

09-08 10:40:05 | http://www.5idzw.com | 控制电路 | 人气:882
标签:控制电路图,电路设计,http://www.5idzw.com 用LK001的选频声控音乐插座电路,http://www.5idzw.com

用LK001的选频声控音乐插座电路

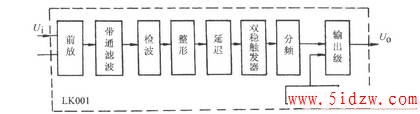

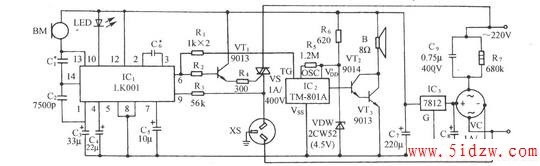

电路如图所示。它包括声传感器BM、声控集成电路、可控硅控制电路、仿声电路和交流降压整流电路等。声控专用集成电路LK001是该控制电路的核心器件,其内部电路功能框图如下图所示。

用LK001的选频声控音乐插座电路

,用LK001的选频声控音乐插座电路
