5GMl68音频压控节日彩灯控制电路

09-08 10:39:57 | http://www.5idzw.com | 控制电路 | 人气:283
标签:控制电路图,电路设计,http://www.5idzw.com 5GMl68音频压控节日彩灯控制电路,http://www.5idzw.com

5GMl68音频压控节日彩灯控制电路

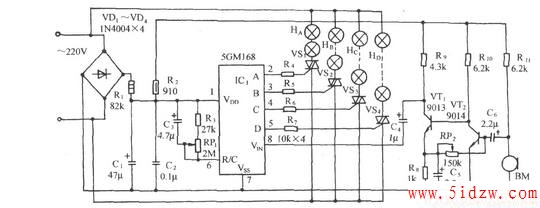

如图所示为采用5GM168组成的四路彩灯控制电路(芯片的G脚悬空),四路输出经限流电阻后分别加至VS1~VS4的门极,控制其通断并点亮相应路的彩灯。BM是拾音传感器。
