电视收音两用信号发生器

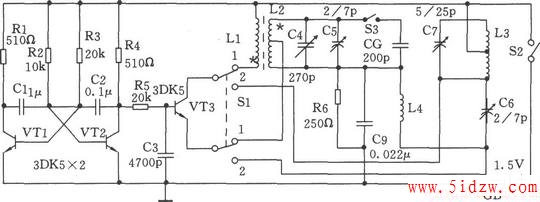

如图所示的信号发生器电路简明，制作方便。这种信号发生器既可以发射方格电视图象测试信号，也可以发射中波段的收音机测试信号。

元器件选择：

阻容元件、三极管的具体数据如图所示。电源为一节5号电池，Sl为2×2双刀双掷小开关，S2、S3为普通小开关。Ll和L2在Φ3．5mm的高频磁芯上绕制，线径为0．08mm，Ll绕10匝；L2绕105匝，在第5匝处抽头。L3用Φ1．5mm的镀银铜线绕4匝，在1匝处抽头，该空心线圈直径为1厘米。L4用Φ0．08mm的高强度漆包线在1／8W的电阻上乱绕80匝即可。
