用于MP3播放器坞站的D类、2.1声道音频放大器参考设计,http://www.5idzw.com
为了将平坦的频响特性扩展到极低频率，系统为重低音扬声器提供了6阶滤波电路。该方案在开孔扬声器4阶高通频响的基础上增加了2阶有源高通滤波器。U5-C为重低音扬声器提供同相Sallen-Key 2阶高通滤波。
该系统需要高Q值，在40Hz频点有13dB提升。为了避免扬声器和放大器过载，配置Sallen-Key滤波器实现滑动高通滤波；滤波器在放大器输出达到最大值时会动态调整。输入电阻R305可自动降低(用光耦FET，U7)，从而使滤波器Q值降至0.5以下，即没有提升。
重低音扬声器放大器U2的输出峰值电压控制光耦FET的输入信号。D6和C16组成峰值检测器，能够快速检测输出峰值电压。峰值检测器的阈值可调节或固定，取决于是否安装R7和R8/R9。控制电路工作时将打开LED D5。
图2. 重低音声道动态调整仿真结果。在重低音信号达到其门限后，高通滤波器的Q值减小，截止频率增大。
MAX9736A内部的两个运放配置成4阶重低音低通滤波器，作为左/右声道高通滤波器的后续滤波。
J1为电源输入连接器，用于标准的笔记本电脑同轴插头。典型的笔记本电脑电源的平均输出电压约为19V，适用于坞站系统供电。通过C1、C2滤波，电压标记为PVDD，接入电源后点亮D1蓝灯。
采用简单的复位电路(U6)在上电、掉电时为放大器芯片提供一个静音信号，以避免在输入电路信号建立过程中产生瞬态噪声。静音控制门限通过R3和R4电阻分压器设定在大约10V。
MAX9736采用受专利保护的无滤波调制技术，不需要外部大尺寸电感滤波器。输出端只需简单的铁氧体磁珠(L100和L301)。
低至35Hz的f3设计用于语音系统，采用了6阶滤波电路，包括一个2阶高通有源滤波器。整个系统放置在一个机箱内，包括三个扬声器、调节端口和电路PCB。重低音扬声器开口向下安装，可节省机箱尺寸，有助于提高效率。机箱体积大约为3.79l，调谐在54Hz。机箱外型尺寸近似为355mm x 180mm x 120mm。扬声器滤波均衡设计为250Hz的4阶Linkwitz-Riley滤波器；卫星扬声器均衡包括f = 500Hz、增益 = +6dB、Q = 0.5的参量EQ和f3 = 3.8kHz、增益为+5.8dB的倾斜型滤波器，图3所示为系统频响。
图3. 整个系统的频响特性仿真表明最大平坦相应可以扩展至40Hz
本文给出的机械结构图源于原型设计，原型设计用1/4英寸丙烯塑料制成，用钻孔螺丝和丙烯胶固定。消费类产品可能会考虑使用性价比更高的材料，譬如木制材料、纤维板(MDF)、工程塑料(ABS)等。
详细电路图(PDF, 80.4kB)
详细电路图(PDF, 84.4kB)
详细电路图(PDF, 92kB)
顶层丝印层详细图片(PDF, 277kB)
详细图片(PDF, 72kB)
详细图片(PDF, 56kB)
详细图片(PDF, 52kB)
详细图片(PDF, 48kB)
，用于MP3播放器坞站的D类、2.1声道音频放大器参考设计
为了将平坦的频响特性扩展到极低频率，系统为重低音扬声器提供了6阶滤波电路。该方案在开孔扬声器4阶高通频响的基础上增加了2阶有源高通滤波器。U5-C为重低音扬声器提供同相Sallen-Key 2阶高通滤波。
该系统需要高Q值，在40Hz频点有13dB提升。为了避免扬声器和放大器过载，配置Sallen-Key滤波器实现滑动高通滤波；滤波器在放大器输出达到最大值时会动态调整。输入电阻R305可自动降低(用光耦FET，U7)，从而使滤波器Q值降至0.5以下，即没有提升。
重低音扬声器放大器U2的输出峰值电压控制光耦FET的输入信号。D6和C16组成峰值检测器，能够快速检测输出峰值电压。峰值检测器的阈值可调节或固定，取决于是否安装R7和R8/R9。控制电路工作时将打开LED D5。

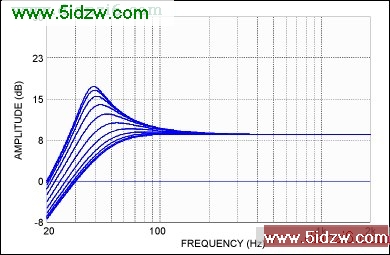

图2. 重低音声道动态调整仿真结果。在重低音信号达到其门限后，高通滤波器的Q值减小，截止频率增大。
MAX9736A内部的两个运放配置成4阶重低音低通滤波器，作为左/右声道高通滤波器的后续滤波。
J1为电源输入连接器，用于标准的笔记本电脑同轴插头。典型的笔记本电脑电源的平均输出电压约为19V，适用于坞站系统供电。通过C1、C2滤波，电压标记为PVDD，接入电源后点亮D1蓝灯。
采用简单的复位电路(U6)在上电、掉电时为放大器芯片提供一个静音信号，以避免在输入电路信号建立过程中产生瞬态噪声。静音控制门限通过R3和R4电阻分压器设定在大约10V。
MAX9736采用受专利保护的无滤波调制技术，不需要外部大尺寸电感滤波器。输出端只需简单的铁氧体磁珠(L100和L301)。
扬声器和机壳
重低音扬声器采用Tymphany的5英寸直径扬声器，型号为830945，标称阻抗为4Ω，谐振频率为47.4Hz。左、右声道采用2英寸扬声器，型号为Tymphany 830970，标称阻抗为4Ω，谐振频率为147.5Hz。低至35Hz的f3设计用于语音系统，采用了6阶滤波电路，包括一个2阶高通有源滤波器。整个系统放置在一个机箱内，包括三个扬声器、调节端口和电路PCB。重低音扬声器开口向下安装，可节省机箱尺寸，有助于提高效率。机箱体积大约为3.79l，调谐在54Hz。机箱外型尺寸近似为355mm x 180mm x 120mm。扬声器滤波均衡设计为250Hz的4阶Linkwitz-Riley滤波器；卫星扬声器均衡包括f = 500Hz、增益 = +6dB、Q = 0.5的参量EQ和f3 = 3.8kHz、增益为+5.8dB的倾斜型滤波器，图3所示为系统频响。

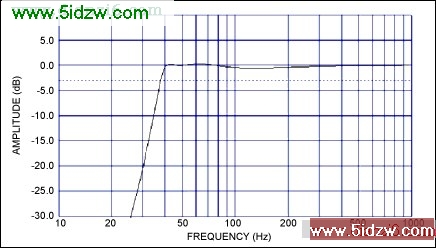

图3. 整个系统的频响特性仿真表明最大平坦相应可以扩展至40Hz
本文给出的机械结构图源于原型设计，原型设计用1/4英寸丙烯塑料制成，用钻孔螺丝和丙烯胶固定。消费类产品可能会考虑使用性价比更高的材料，譬如木制材料、纤维板(MDF)、工程塑料(ABS)等。
电路原理图
详细电路图(PDF, 80.4kB)
详细电路图(PDF, 84.4kB)
详细电路图(PDF, 92kB)

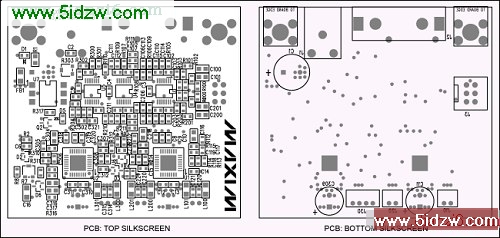

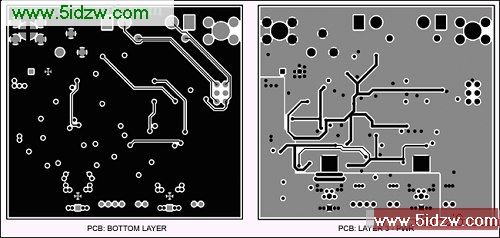

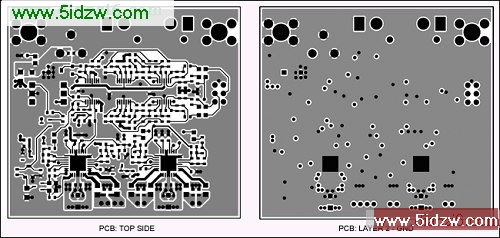

PCB布板
顶层丝印层详细图片(PDF, 277kB)
机械图
详细图片(PDF, 72kB)
详细图片(PDF, 56kB)
详细图片(PDF, 52kB)
详细图片(PDF, 48kB)
系统照片
，用于MP3播放器坞站的D类、2.1声道音频放大器参考设计
