提升液晶电视LED背光性能的新趋势

11-20 01:04:20 | http://www.5idzw.com | 信息显示与光电技术 | 人气:598
标签:显示及光电,光电显示技术,http://www.5idzw.com 提升液晶电视LED背光性能的新趋势,http://www.5idzw.com


  结论

  随着LED电视背光系统的不断发展,新型液晶电视LED背光控制IC为设计人员带来了更好的解决方案。在选择LED背光控制IC时,应考虑以下系统特点:

  LED VF规格和容差

  根据LED VF量所需的LED串电压总值

  系统可以使用配有集成电流阱的IC或需要带有外置MOSFET的控制器吗?

  计算并联LED电压失配造成的功率消耗以及所需的最大LED电流

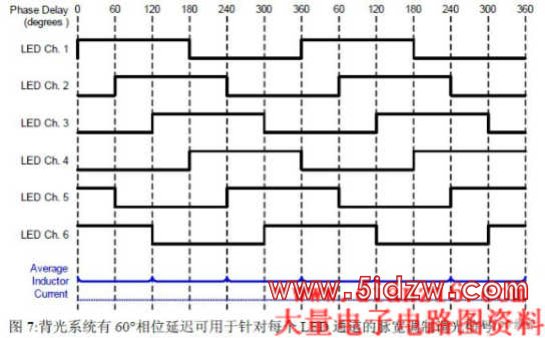

  一旦最高级别的系统参数降低后,就可以选择IC。设计人员必须解决最糟糕的情况下LED串功率消耗的问题。LED电源设计应具有来自控制IC电流阱的正反馈信号,以降低LED串过多的电源电压,从而使总系统功率转换效率最大化。在排布背光电源印刷电路板时,请考虑电路板和放置元件的热属性,尽可能分散消耗功率,使电路板的热量和热源分布最大化。此外,设计人员应利用最新一代LED背光控制IC里先进的新功能,如脉宽调制调光相位延迟控制、电源电流检测反馈以及根据既定串为任意数量的LED配置多个LED串和/或通道的功能。具有更佳额定电压的IC现已面市,可直接在12V至24V电源下工作,并且可在50V时关闭。对于那些对电压和LED电流要求更高的设计而言,可选择驱动外置MOSFET的控制器,并可将其升级至能够满足当今高级液晶电视背光应用的要求。


上一页  [1] [2]
