对于设计LED点彩产品，灯点内部增设滤波电容非常重要，主要在于越是色彩的变化丰富供电波动更会增加，滤波电容在这里显得比设计在任何产品中都要重要。对于大多数高的电流设计，推荐采用一个470至1000μF容值。这里设计不能没有这颗电容。

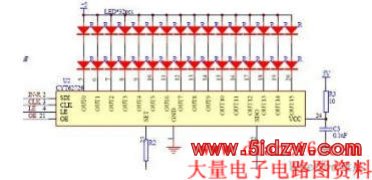

见下图，通常我们设计线路时，会在IC输入设计去耦电容：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。数字电路中典型的去耦电容值是0.1μF。这个电容的分布电感的典型值是5μH，0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，对于10MHz以下的噪声有较好的去耦效果。去耦电容的选用并不严格，可按C=1/F，即10MHz取0.1μF。
对于大多数高的电路设计，在输入采用一个0.01至0.1μF电容就足够了。这里设计不能没有这颗电容。
在VCC电源供电中建议串接一只10Ω电阻，LED屏幕工作时内容波动比较大，会超过10V以上。建议VCC还是需要电阻减少冲击，主要是减小电压波动带来的波峰，特别是LED显示，Vp-p会高出数倍。IC电源输入端也是最易受到冲击地方，电阻的存在同时也会提高电容滤波效果，这里也可以考虑增加一颗 4.7μF的电容提高电压的稳定性。16位恒流器件VCC耐压并不高，和输出恒流端口耐压是不一样的，在这里增加一颗电阻非常重要，后面还会介绍结合 PCB设计，分开供电的方式避免波峰值冲击。
在设计产品时需要确定输出电流值，CYT62726第23管脚是为方便设置电流而设计，外设电阻选择按前章节公式计算，也可以按下表选取，参考设计910Ω大概在20mA电流值。 PCB板级设计电阻要紧贴近IC管脚23与1之间，减小这两个管脚PCB板级电阻会提高参考恒流精度。

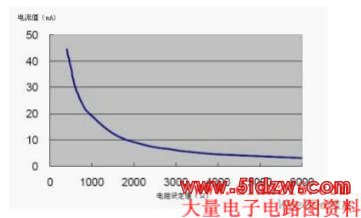

实测设置电阻与电流对照表
恒流输出精度及计算
16通道恒流是该芯片重要参数之一，它有几个关键指标组成：
恒流最低压差；片间恒流误差；VCC电压调整率；负载调整率；温度漂移。

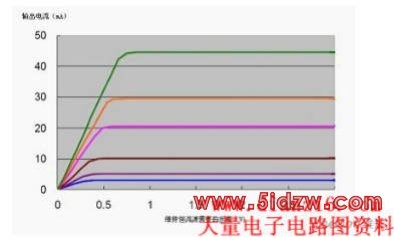

输出恒流压差希望越低越好，通常维持在0.6-1V之间，最好是低于0.6V。从上图测试曲线可以看出，随着输出电流的增加，压差也会增加。在有一种设计中很关键，例如2R屏设计中：
很多的屏幕是2R'1G'1B设计的，2颗红色LED需要4V电压才能正常点亮，假设驱动IC需要1V压差，那最低建立恒流电压是5V，在5V电源供电情况下，远离电源端子地方有可能达不到5V最基本电压值。屏幕出现偏色，输出电流调整不到理想值，问题就是出在这里。
由此可以看出恒流压差维持到0.6V是最合理的，部分IC为了降低成本，大幅度减小尺寸，是造成压差高的主要原因。16通道恒流IC是线性恒流方式，压差的形成是IC最主要的热源之一，较低的压差利于芯片散热。
1) 片间恒流误差±3%；
片间误差是恒流输出重要的参数之一，我们通常看到标注片内通道±1.5%，片间通道±3%恒流误差，实际片内误差可以不予考虑，因为我们不会单独使用1颗芯片，在LED屏幕设计主要考虑片间误差。
2) 受VCC电压变化恒流精度影响±0.07%/V；
VCC电压变化是会影响到输出电流精度的，在PCB设计走线要考虑LED供电和IC供电分开，提高滤波效果，能达到很好的效果。
3) 负载调整率，负载端电压影响的电流输出特性，维持在±0.01%/V；
负载电压不同或波动，会影响恒流精度，虽然是很小。解决的办法是尽量加宽PCB供电走线。

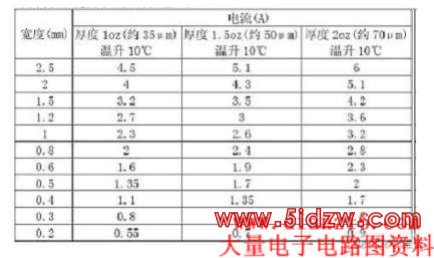

按照下面表格选取合适的宽度和铜厚：
1) 温度恒流漂移0.0005%/℃。
环境温度和芯片发热也会影响到输出恒流精度，30℃上升到70℃大概会有2%误差，也相当重要。
输出电流计算
套用下面公式可以计算输出电流值：
Vref为23管脚输出电压，Vref维持在1.2V左右。例如：输出电流设定在20mA，电阻值在910左右，即：
大概电流在20mA左右，公式计算误差电流维持在±5%以内。严谨的电路设计需要精确测量，经确认后的电流，保持±1%电阻值误差，批量中电流精度维持在±3%以内。
静态驱动方式是有利于LED寿命的设计，随着驱动IC成本不断降低，越来越多的采用静态设计方式，静态是针对扫描屏设计方式而言的，CYT62726输出端口只单独连接1颗或1串LED，数据传送针对单个像素点驱动，IC使用数量最多的一种设计。静态设计比较能发挥LED性能，驱动电流值是LED正常工作值，有利于LED最佳使用寿命。

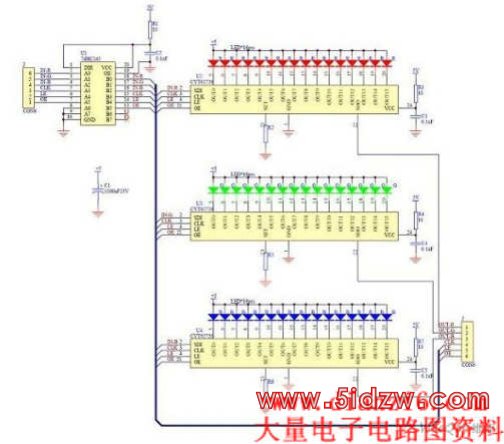

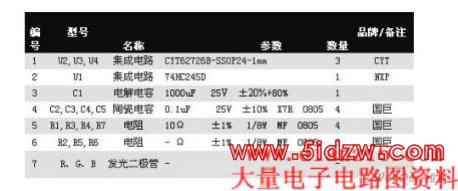

在静态屏幕设计中，多片CYT62726级联方式，CLK、LE、OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议3-6片CYT62726设置1片74HC245。SD数据是串行传递方式，按照设计设计可以采用经过74HC245，也可以不经过74HC245，因为数据串行传送有足够的驱动能力。
1/4扫描设计方式也是LED屏幕采用较多的设计方式之一。主要是不需要太高LED亮度的产品设计，比如室内屏；不需要太高灰阶等级的屏幕，比如多用于数字图形显示的地方。
1/4扫描设计数据、时钟、锁存、使能传送方式是和静态设计一样的，为了提高刷新率，传送数据量会增加数倍。
1/4扫描需要增加B0-B3扫描选通线，在每帧单位时间内，B0-B3会按次序选通一次，在单位时间1S钟内B0-B3分别占用(1/4)S时间。
每当B0-B3被选通，其中被选通点亮的LED数据被移位到该像素，并锁存和使能(执行显示)。
CYT62726的16个端口驱动其中B0-B3选通线*4颗LED，相对应4个单一颜色像素点，IC驱动电流是4颗LED电流的总和。
CYT62726的16个端口电流是统一设定的，为了保持白平衡R’G’B分别采用3颗CYT62726设计。选通信号是由控制器送出的，驱动PMOS打开和关闭B0-B3选通线，PMOS驱动能力与选通线B0-B3连接LED数量有关系，是整个选通线上LED电流总和，通常选择4953，但是要注意实际驱动能力。
在1/4扫描设计中，CYT62726是多片级联方式，CLK、LE、OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议3-6片CYT62726设置1片74HC245。SD数据是串行传递方式，按照设计设计可以采用经过74HC245，也可以不经过74HC245，因为数据串行传送有足够的驱动能力。
