模块化FPGA设计在某雷达接收机中的应用

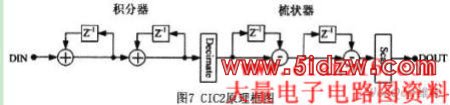

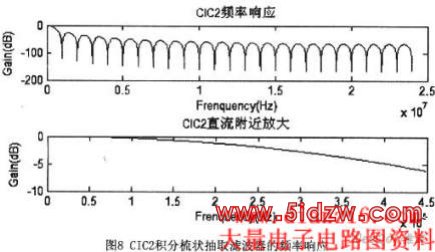

　　CIC抽取滤波器由积分器、抽取器、梳状器和比例器组成。单级积分器传递函数为由加法器和延迟寄存器实现；单级梳状器传递函数为H(z)=1-z-1，由减法器和延迟寄存器实现；比例器放在最后，保证有效位数。图8是CIC2积分梳状抽取滤波器的频率响应和其直流附近的放大，可以看出其单边带5 dB处的带宽是符合设计要求的。

　　3．3．4 时序图

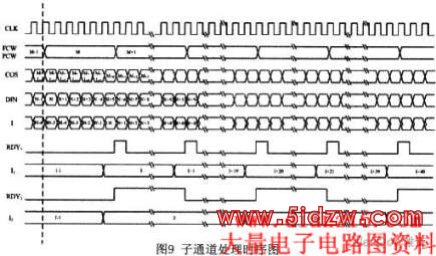

　　信号处理模块信号处理子通道处理时序如图9所示，处理过程中采用了流水线技术。NCO输出COS比FCW、PCW输入滞后5个时钟周期：下变频数据输出I比数据输入DIN滞后5个时钟周期。

　　3．3．5 通信控制模块

　　通信控制模块分为EMIF、UART、BUFFER和GPIO四个子模块，其中GPIO子模块负责FPGA与DSP之间状态与控制信号的传输；EMIF子模块负责FPGA与DSP之间的总线通信控制，将两者之间的通信转换到内部总线，分别连通UART子模块和BUFFRE子模块；UART子模块负责外部串口设备与EMIF子模块之间的双向通信，BUFFRE子模块负责信号处理模块输出数据与EMIF子模块之间的缓冲通信。

　　4 结论

　　本方案充分利用软件的处理能力和对FPGA模块化设计的思想，提高了中频数字接收机的灵活性，并使FPGA单元易于分块编写，易于分块调试，易于修改。基于该模块化FPGA的数字雷达接收机已调试成功，并已开始使用。
