⑤晶体三极管。三极管是电子装置中的重要元件，它的质量优劣直接关系到系统工作的可靠性和稳定性，因此，它是最需要进行老化筛选的元件之一。已知一个三极管的型号和管脚排列，可采用如下简易测试法来判断它的性能。应该注意的是：对一般小功率低压三极管，不宜采用R×10kΩ档进行测试，以免表内的高电压损坏三极管。

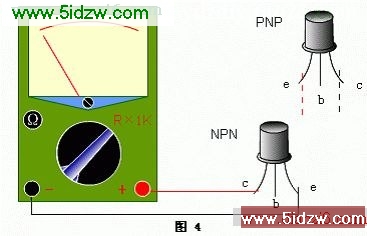

在检查三极管的穿透电流大小时，可采用图4所示的测量法，图中被测的是NPN型三极管，如果是NPN型三极管，其测试棒应与管脚对调。万用电表的量程一般选用R×100或R×1kΩ档，要求测得的电阻值越大越好，对于中功率的锗管，此值应大于数千欧；对于硅管，此值应大于数百千欧。如果所测得的数值过小，说明管子的穿透电流大，管子的性能不好。如果测量时万用电表的表针摇摆不定，说明管子的稳定性很差。如果测得的阻值接近于零，说明管子内部已击穿短路，不能使用。

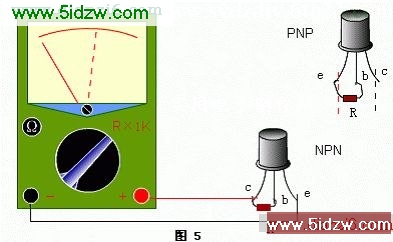

在检查三极管的放大性能β值时，可以采用图5所示的估测法。如果被测管是NPN型，可按此方法测试，如果被测管是PNP则按虚线方式连接。测量时表针应向右偏转，其偏转角度越大，说明管子的放大倍数β越大。如果加上电阻R之后表针变化的角度不大或根本不变，则说明管子的放大作用很差或已经损坏。其R的阻值可在51kΩ－100kΩ范围内选取。也可能利用人手的电阻，用手捏位管子的c-b两极，但不要使它们短路，以手的皮肤电阻代替R。
对于结型场效应管，已知型号与管脚，如果用万用电表测G（栅极）和S（源极）之间，G与D（漏极）之间没有PN结电阻，说明该管子已坏。用万用电表的R×1kΩ档，其表棒分别接在场效应管的S极和D极上，然后用手碰触管子和G极，若表针不动，说明管子不好；若表针有较大幅度的摆动，说明管子可用。结型场效应管电路符号与引脚如图6所示。
以上所述的管子测量方法虽是粗略的，但一般都切实可行，如欲进行更严格的测量筛选，则宜使用专门的测试仪器。
⑥集成电路。集成电路的门类、品种很多，在业余条件下，电子爱好者似乎没有特别的测试方法，采用万用电表进行测量时，只能对照已知的集成块引脚数据，用测得的数据与已知的数据进行对比，从而判断出被测集成块的好坏。也可以搭一个简单的试验电路，将集成块插入电路中进行试验，如能完成某些功能或符合某种逻辑关系便可用。如对音乐集成电路进行测试，可先制作一个简易电路，留出音乐集成电路的插脚（或用夹子），将音乐集成电路置于电路中，如果发声正常则可使用，否则不可使用。如果你有时间也乐于动手的话不妨自制一些常用的集成电路的简易试验仪器（参见本站工具仪表一栏），可方便日后的电子电路制作。
⑦ 其它电子元器件。如常用的各种开关、接插件、发光二极管、扬声器、耳机等，主要用万用电表检测它们的通断情况。对于发光二极管和扬声器、耳机，也可用电池组来试验其发光或发声程序，以此来判断其优劣。 ，器件的筛选与检测
