本文所设计系统中，采用单相驱动和单－双相驱动两种加电方式驱动步进电机运转，即 单相四拍和单－双相八拍驱动，分别为整步和半步运转，步进角分别为7.5度和3.75度，不同 的驱动方式其状态表不同，两种驱动方式的波形及状态表如下，其中1代表高电平，表示驱 动的磁极绕组通电；0代表低电平，表示驱动的磁极绕组不通电。
按照设计要求改变转速，则只要改变P2.7-P2.4轮流改变电平的时间即可达到要求，这个 时间不应采用延时来实现，因为会影响到其他功能的实现。这里以定时的方式来实现，晶振 频率为11.0592M，采用T0方式1定时。主程序流程图如图7所示：
系统上电后，首先进行初始化，包括液晶屏初始化及将程序所用到的内存单元（开关机 状态标志位7FH、正反转标志位7EH、单相励磁或单双相励磁标志位7DH、测试标志位7CH、 当前速度寄存单元2EH）清零。然后检测是否开启电机，检测到开信号后，设置状态位，7FH=1,7EH=1,7DH=1,2EH=10,代表起始状态设置为：单双相励磁正转，起始速度为10r/m。
设置 T0 相关参数后，开始定时，同时检测键盘是否有其它请求发生，如果有，则改变 相应的状态位，并改变单片机输出波形，控制步进电机运行状态改变。
串行通信的编程方式有两种查询方式：查TI 或RI 是否为“1”。中断方式：如果预先开 了中断，当TI、RI 为“1”，会自动产生中断。两种方式中当发送或接受数据后都要注意清 TI 或RI。本文所设计系统中，下位机采用查询及中断两种接收方式，接收上位机的控制指 令；发送采用查询方式，将当前电机运行状态信息发给上位机实时显示。
5 功能验证

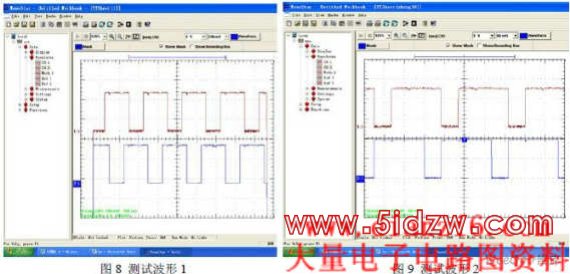

利用示波器测量P2.7-P2.4口产生的波形，以测试电机的激励脉冲是否与理论相符，所测 波形如图8、9所示。图8是在单-双相八拍励磁方式，转速为10转/分的情况下，测量出的P2.7 和P2.5波形，即A，/A的激励波形。图9是在单相四拍励磁方式，转速为30转/分的情况下， 测量出的P2.7和P2.6波形，即A，/B的激励波形。
上位机控制操作和键盘控制操作可以单独发出指令，也可以交互发出指令，该系统应用 环境较广。经测试，所设计系统可以很好的达到设计要求，可以实现对步进电机的基本控制 及状态实时显示。
6 结论
本文设计出的步进电机控制系统，可以实现对步进电机的基本控制及运行状态的实时显 示。该系统实用性强，操作方便，经测试取得了良好效果。经过一定的技术改进后，可以应 用于包装机械的物料计量、包装膜供送、横封等过程中，精确控制执行机构的运行速度和运 行位置。利用步进电机替代传统的机械或其它方式，不仅能使包装机械结构变得简单、调节 方便、可靠性增加，而且精度会得到很大提高。
