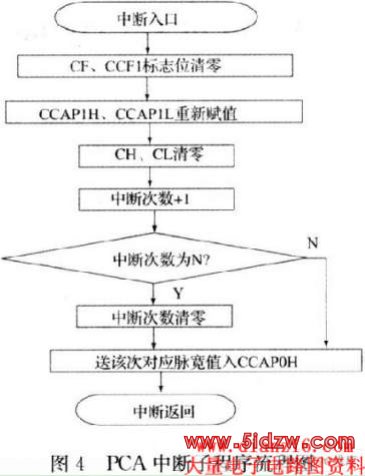

  与此同时,系统可以响应键盘中断子程序,由键盘控制通过液晶显示屏监控输出电压、电流的变化情况等。


  3 实验结果

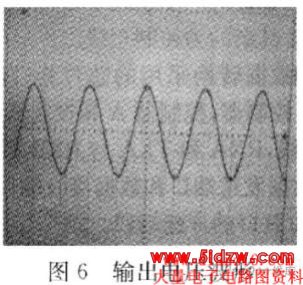

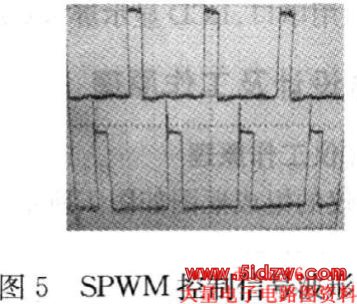

  根据上述设计思路及编写的软件,用MIC442l驱动器驱动四个MOSFET器件FQAl60N08组成的逆变桥上进行实际调试。图5为由单片机STCl2C5410输出的两路互补(有一定死区时间)单极性SPWM波。用这两路互补信号直接驱动芯片MIC4421,其输出信号再分别驱动逆变桥,经低通滤波后的波形如图6所示。


  4 结束语

  实验结果表明,此方法电路结构简单,硬件设计和软件编程切实可行。采用在线计算和查表技术相结合,较好的解决了实时控制的要求。同时采用单片机作为控制器件,不仅成本降低,而且调试方便,受外界干扰较小,有很好的实用性和可靠性。
