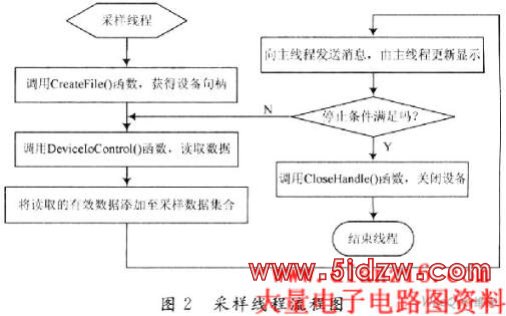

应用程序中有两个线程，辅助线程为采样线程，采样线程的流程如图2所示。
采样线程负责从设备读取数据，并通过消息传送机制与主线程通信；主线程负责采样数据的显示、存盘，向设备发送命令数据包，以及启动／停止采样线程。当执行启动采样命令时，主线程先向设备发送启动命令数据包，然后启动采样线程准备接收数据；当执行停止采样命令时，主线程先向设备发送停止命令数据包，然后停止采样线程结束数据的接收。命令数据包大小为4 B．包含有命令字和采样间隔时间参数等信息。
2．3 单片机程序
如上所述，单片机的INTO中断一旦触发，表示主机有命令数据包传送到。在INTO的中断处理程序中，单片机读取EP2端点的数据直到EP2端点为空(FLAGB为低电平)，获得上位机发送的命令数据包。若接收到启动命令，则根据命令数据包的采样间隔时间参数来设置计数变量和定时器T0的初值并启动T0；若接收到的命令为停止命令，则停止定时器TO。在TO的中断处理程序中若相应的计数变量达到设定值，则完成A／D转换、读取数据以及将数据写入EP6端点的操作。计数变量和TO的初值均根据命令数据包的参数进行设置，因此设备的采样间隔时间可以由主机程序进行调整。
3 结 语
工作于Slave FIFo方式下的FX2相当于在外部控制和主机之间构造了一个的数据管道。通过对FX2的FIFO标志引脚FLAGA，FALGB，FLAGc的配置，使该芯片可以方便地与单片机进行连接，单片机通过外部中断获知主机数据的到达，通过其他标志引脚获得端点FIFO的信息，单片机和主机通信时，感觉不到FX2的存在。基于单片机和Fx2的数据采集系统扩展方便、编程简单、无需外接电源、采样间隔时间由主机调整，实现了数据采集系统的小型化和便携化，在现场信号采集，教学实验，仪器仪表等领域具有一定的应用前景。
