双边沿检测电路图

　　图1是由异或门组成的双边沿（上升和下降）检测电路。异或门是在门输人端子逻辑不一致时输出“H”电平，如采用RC电路产生延迟时间，则在上升、下降时检测出边沿，得到微分脉冲输出。

　　图2是电容C的端子电压波形。74HC86的阈值电压VTH为VDD/2，在此处放人标记线。从对应输人上升开始，到达到C端子电压VTH之前的时间和从输人下降开始，到达到C端子电压yTH之前的时间都可得到输出脉冲。

　　从这种双边沿检测电路输出波形的时间轴看，频率变为输人频率的2倍，因此，此电路也可作为2倍频电路使用。

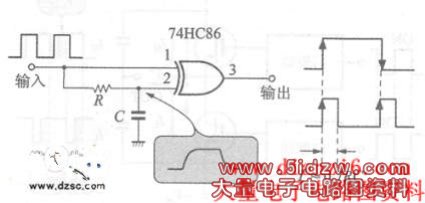

　　图1 上升／下降双边沿检测电路

　　图2上升沿检测电路的输人输出波形（R＝10kΩ，C＝1000pF，ZV／div．，10μs／div）
