采用松下M15L机芯的电视机型号有：TC2171、TC2173、TC2185、TC2186、TC-D21、TC-D25等。由STR50213构成主开关电源，属于串联型稳压电源。
振荡电路
C847上近300V的直流电压经储能变压器的初级绕组P1、P2加到IC801（3）脚内部开关管的C极上，同时经R803加到IC802（2）脚内部开关管的B极上，从而使开关管开启导通。这样，P1、P2绕组的电压耦合到F2、F3绕组，产生的正反馈电压经C806、R804加到IC801的（2）、（4）脚（即内部开关管的B、E脚），使开关管迅速饱和。
开关管饱和期间，电流从IC801的（4）脚流出，在C808上建立113V的直流电压，同时T801储存磁能。这时，由于反馈电容C806不断被充电，使IC801（2）脚内部开关管的电压越来越低，当下跌到不能维持开关管饱和时，开关管将退出饱和状态使C极电流减小，造成T801各绕组的感应电压极性全部翻转，F2、F3绕组上的电压又经C806、R804使开关管迅速截止。
开关管截止后，C806经R805、D806、F3、F2绕组放电，同时300V电压经R803给C806反向充电，使IC801的（2）脚电位上升，同时行逆程脉冲经D805送到IC801的（2）脚，使开关管的截止期结束，经正反馈后又进入饱和状态，如此便形成振荡。
稳压电路
稳压电路由STR50213内部完成。
保护电路
Q834为113V过压保护电路，当113V正常时，Q834截止，如113V过高，则Q834导通，113V被短路，开关电源停振。
Q851为12V短路保护电路，如12V短路，则Q851导通，Q814截止，此时相当于遥控关机。
M15L机芯还有几路保护，都是针对IC601的（42）脚的，在此不讨论。
辅助电源和遥控关机电路
正常开机时，CPU的（6）脚输出高电平，使Q814导通，此时Q810、Q811、Q812、Q813均截止，辅助电源不工作。
在待机时，CPU的（6）脚输出低电平，使Q814截止，Q811导通，IC801的（5）脚经R853接地，主电源电路停止工作，另一方面，300V直流电压经R809、R810给Q810B极提供偏置电流，Q810导通，Q810的电流流过R815、D813指示灯、D814在C811上产生5V直流电压，作为CPU的供电电压。Q813是5V电源的稳压电路，由R812、D810构成4.3V基准电路，给Q813的E极提供4.3V基准电压，Q813的B极由R811提供5V取样电压，D811为10V稳压管。

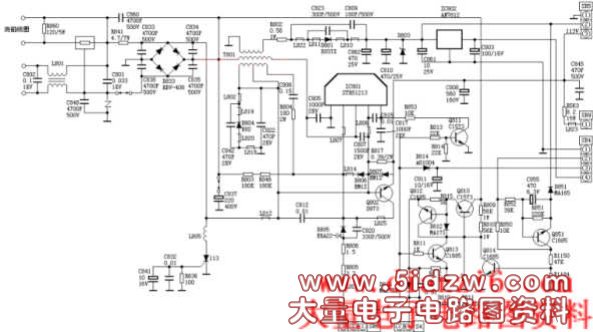

，松下L15电源电路图
