超声波打孔机原理图

10-15 04:53:14 | http://www.5idzw.com | 单片机电路图 | 人气:667
标签:电路图讲解,电路图练习,http://www.5idzw.com 超声波打孔机原理图,http://www.5idzw.com

  超声波打孔机可用于水晶、宝石、玛瑙、翡翠、玻璃制品、陶瓷器具及锗、硅、铁氧体等一些高硬度材料钻孔和雕刻。

  此机由超声渡发生器和加工机头(包括换能器、变幅杆等)组成。超声波发生器电路见附图。此电路简单,由振荡、推动和功率放大三部分组成。其中振荡部分采用了并联改进型振荡器即西勒电路。通过调节电感L1和微调C1,即可产生17—23kHz的可变频率的超声波信号。W为功率大小调节,通过电流表(A)可监视输出功率的大小。输出的信号送入以压电陶瓷构成的换能器,把超声波电能转换为机械震动能,震头在磨粉(一般为金钢砂)和水的配合下反复震动,使得加工部分磨穿,打出适合的小孔。

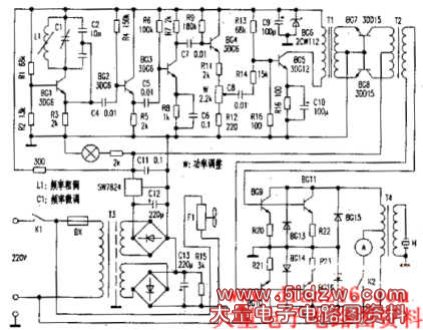

  如图所示超声波打孔机原理图

超声波打孔机原理图



  ,超声波打孔机原理图
