DS18B20和51单片机AT89C2051的接口电路图

10-27 02:53:57 | http://www.5idzw.com | 单片机电路图 | 人气:504次
标签：电路图讲解,电路图练习,http://www.5idzw.com DS18B20和51单片机AT89C2051的接口电路图,http://www.5idzw.com

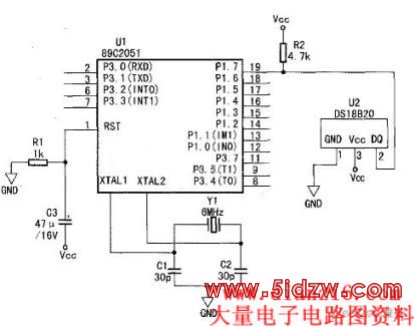

　　DS18B20和单片机AT89C2051的接口电路如下图所示


　　用单片机AT89C2051的P1.7口线经上拉后接至DS18820的引脚2数据端，引脚1接电源地端，引脚3接+5V电源端。



  ，DS18B20和51单片机AT89C2051的接口电路图
